1. 滿足LXI標準 WaveSurfer MXs-A 提供了WaveSurfer Xs-A的所有優秀功能，外加：10 Mpts/Ch存儲器

2. 每條通道高達5 GS/s的采樣率

3. LabNotebook?文件管理和報告編制軟件

4. 高級數學運算，支持15種不同的函數和增強FFT

5. 額外的SMART Trigger?功能 許多示波器只是承諾提供高性能、優秀的主要指標、簡便易用和豐富的功能，以縮短調試和驗證時間，而WaveSurfer Xs-A和MXs-A示波器則真真正正地實現了這些承諾。

技術參數

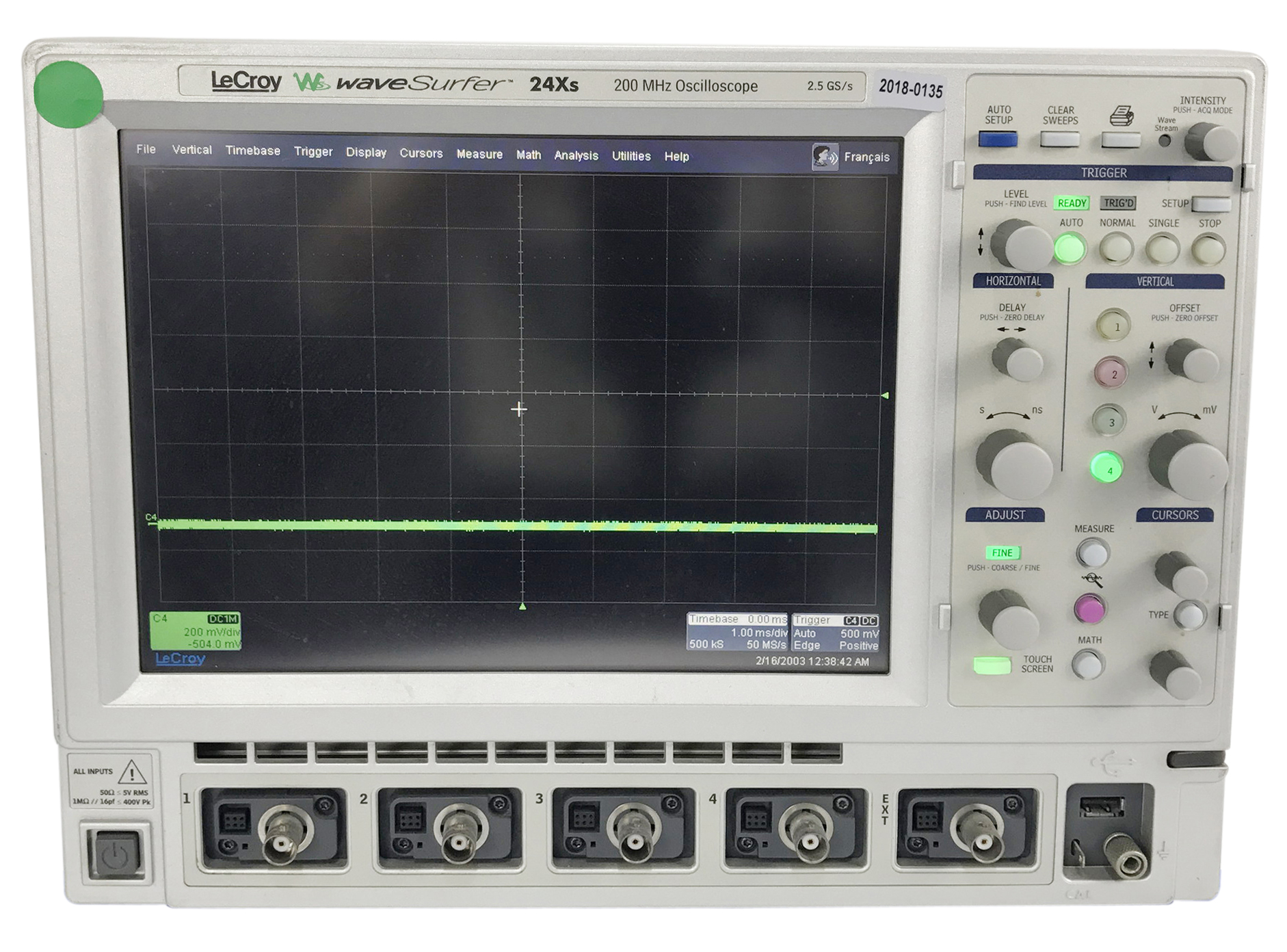

WaveSurfer 24Xs-A  WaveSurfer 44Xs-A  WaveSurfer 42Xs-A  WaveSurfer 64Xs-A  WaveSurfer 62Xs-A  WaveSurfer 104Xs-A

帶寬 （@50歐姆）  200 MHz  400 MHz  600 MHz  1 GHz

上升時間  1.75 ns  875 ps  500 ps  300 ps

輸入通道數量  4  4  2  4  2  4

顯示器  10.4"彩色平板TFT-LCD, 800x600 SVGA, 觸摸屏

采樣率 （單次）  2.5 GS/s  2.5 GS/s （通道復用時5 GS/s）

采樣率 （RIS模式）  50 GS/s

標配記錄長度  5 Mpts/Ch （所有通道）

標配捕獲時間  在全采樣率時在全部四條通道上高達2 ms

垂直分辨率  8位

垂直靈敏度  2 mV/div - 10 V/div （1 MW）; 2 mV/div - 1 V/div （50 W）

垂直（DC增益）精度  ±1.0%的全標（典型值）; ±1.5%的全標, ≥ 10 mV/div （保證值）

帶寬限制  20 MHz  20 MHz, 200 MHz

輸入電壓  50W: 5 Vrms, 1 MW: 400 V max （DC + 峰值AC: ≤5 kHz）  50W: 5 Vrms, 1 MW: 250 V max （DC + 峰值AC: ≤10 kHz）

輸入耦合  AC, DC, GND （50W: DC和GND）

輸入阻抗  1 MW//16 pF或50 W  1 MW//20 pF或50 W

探測系統  BNC或ProBus

探頭數量  每條通道一個PP009 （5mm） （標配）  每條通道一個PP011 （5mm） （標配）

時基范圍  200 ps/div - 1000 s/div （滾降模式: 從500 ms/div到1000 s/div）

時基精度  ￡5 ppm @ 25°C （典型值）（￡10 ppm @ 5-40°C）

觸發模式  正常觸發, 自動觸發, 單次觸發, 停止觸發

觸發源  任意輸入通道, 外部觸發, Ext X10, Ext/10, 或線路觸發; 斜率和電平對每個觸發源是唯一的（線路觸發除外）

觸發耦合  DC, AC, HFRej, LFRej

觸發前延遲  0-100%的全標

觸發后延遲  0-10,000格

觸發抑制  1 ns - 20 s或1 - 1,000,000,000個事件

內部觸發電平范圍  距中心±4.1格

外部觸發范圍

EXT/10 ±4V; EXT ±400 mV

觸發

標配  邊沿, 毛刺, 寬度, 邏輯（碼型）, 電視（NTSC, PAL, SECAM, HDTV – 720p, 1080i, 1080p）

測量、縮放和數學運算工具

標配參數測量  在任何波形上一次最多可以計算下面6個參數: 幅度, 面積, 底部（低）, 延遲, 占空比, 下降時間 （90%-10%）, 下降時間 （80%-20%）, 頻率, 值, 平均值, 最小值, 過沖+, 過沖-, 周期, 峰到峰值, 相位, 上升時間 （10%-90%）, 上升時間 （20%-80%）, RMS, 偏移, 標準偏差, 頂部（高）, 寬度+, 寬度-?？梢赃x通測量。

縮放  使用前面板QuickZoom按鈕，或使用觸摸屏或鼠標在縮放區域周圍放一個框。

標配數學運算  運算包括加, 減, 乘, 除和FFT （最多25 kpts, 支持功率頻譜輸出和矩形, VonHann和FlatTop窗口）。一次可以定義一個數學函數。

物理特點

外觀尺寸（高寬厚）  260 mm x 340 mm x 152 mm，不包括附件和凸出部分（10.25" x 13.4" x 6"）

凈重  7.26公斤（16.0磅）
