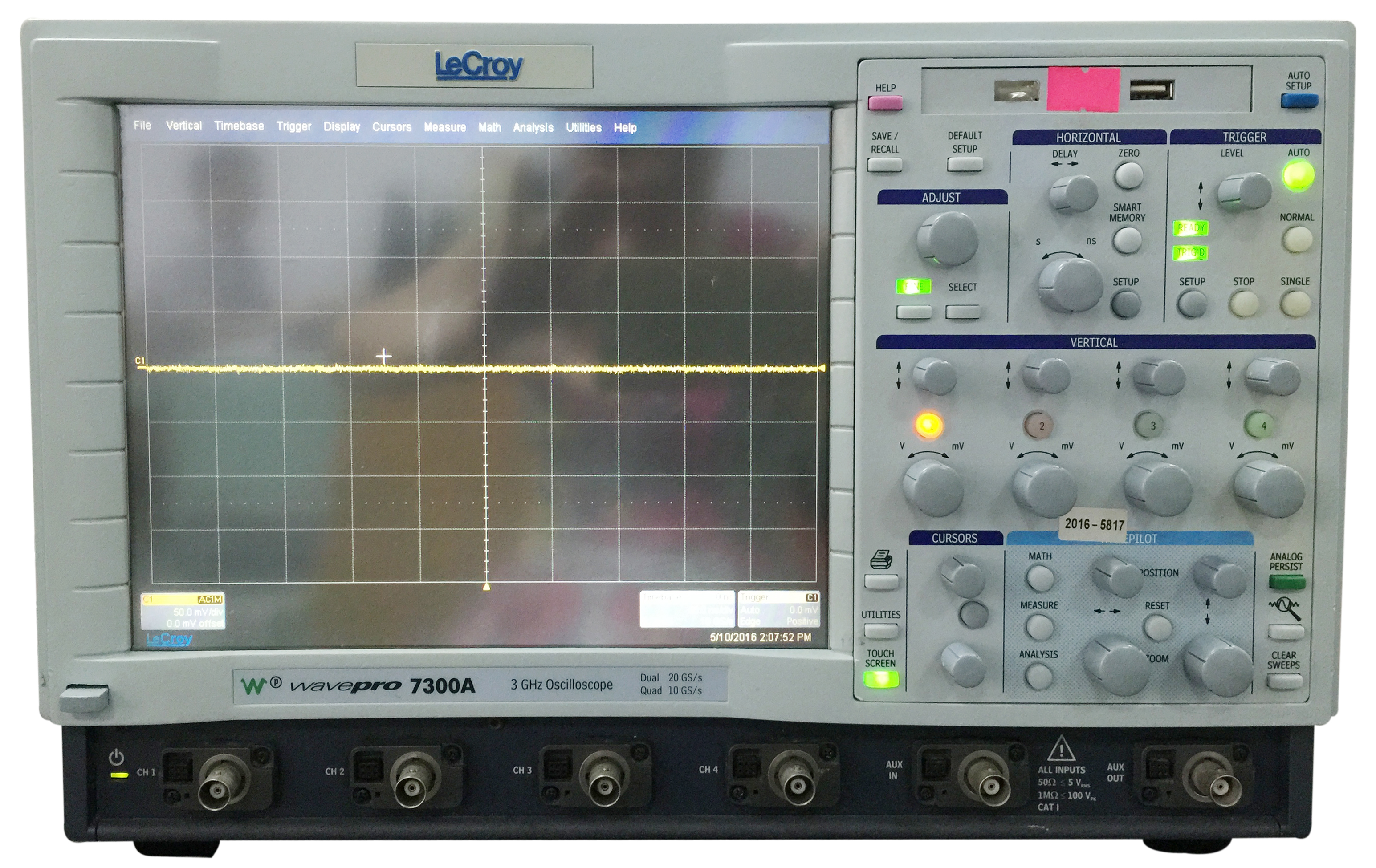

LeCory/力科 WavePro 7300A 3GHz帶寬 4通道 數字示波器

用途：

由電子管放大器、掃描振蕩器、陰極射線管等組成。將電壓加在電極板上，極板間形成相應的變化電場，使進入這變化電場的電子運動情況相應地隨時間變化，最后把電子運動的軌跡用熒光屏顯示出來。被測信號經過探頭和前端放大器以及歸一化后轉換成ADC可以接受的電壓范圍，采樣保持電路按固定的采樣率將信號分割成一個個獨立的采樣電平，ADC將這些電平轉化為數字的采樣點，這些數字的采樣點保存在采集存儲器里送顯示和測量分析。

具有帶寬、采樣率、量化誤差、存儲深度、通道疊加、插值算法、觸發、特別工作模式、顯示功能、測量功能、直方圖、FFT、抖動追蹤和歸檔功能。

除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測。

它能把肉眼看不見的電信號變換成看得見的圖象，便于人們研究各種電現象的變化過程。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等。

針對各種復雜波形的測量，其針對數字通訊信號GSM，CDMA，PHS的測試，有效解決了復雜波形的功率和幅度測量問題，大幅度提升了儀表可用性和可靠性。

還能準確的捕獲、測量和顯示信號；集成硬件和軟件結構，縮短測量時間，提供洞察力。滿懷信心的查看、調試、驗證或檢查標準一致性；應用深入的調試和分析工具箱，以數字方式和可視方式提取實用信息。通過量身定制擴展工程師的能力。

特點：

● 世界上最高帶寬的示波器

● 世界上最高采樣率的示波器

● 世界上最高可分析存儲深度的示波器

● 世界上最強大分析能力的示波器

● 300倍眼圖速度

● 最精確抖動分解方法

● 最快捕獲異常信號能力

● 4通道3GHz DSO; 10GS/s; 50Mpts/通道; 20GS/s, 100Mpts, 使用2通道或1通道; 50Ω和1MΩ輸入

● WavePro 7000A系列數字示波器把測量和分析下一代波形的能力—而不只是“查看”信號—帶到1GHz和3GHz帶寬的應用中。

● WavePro 7000A系列的推出，使經濟地分析高速信號成為現實。由于內置抖動和定時測量、X-Stream創新技術、獨特的定制優勢及波形分析功能，預計您需要花更多的錢才能買到這款中檔1GHz - 3GHz示波器。

特性:

● 硅鍺放大器和ADC，杰出的信號完整性

● 所有通道上10GS/s的單次取樣速率(雙通道最大20GS/s)，保證捕獲信號細節

● 采集高達48M數據點，保證高取樣速率和復雜信號的完整性

● 高達3GHz的帶寬，具有50歐姆和1兆歐輸入阻抗

● 2ps抖動本底噪聲

● 獨特的處理鏈，可以在處理流程中增加量身定制的測量功能

● 快速波形分析

● 標配每通道2Mpts存儲，選件最大達48Mpts存儲

● 力科專有技術X-Stream，使數據處理速度比其它示波器提高了80至150倍

● 標配觸摸屏，可以使用鼠標，也可以不使用鼠標
