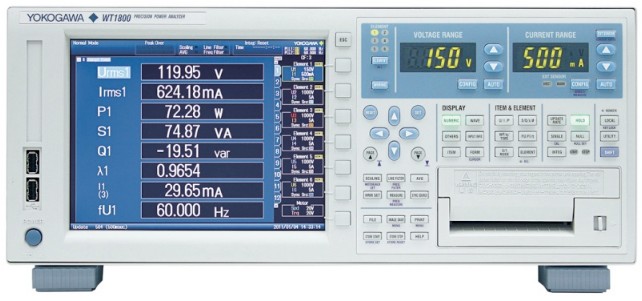

高性能功率分析儀 WT1800系列

YOKOGAWA廣受贊譽的數字功率分析儀產品群再添新成員，以創新的測量功能贏得電功率測量工程師的青睞。對于變頻器、電機驅動器、照明系統、不間斷電源、飛機電力系統、變壓器測試和其它功率轉換設備，此解決方案是測試產品效率和設計的理想選擇。

許多功能在功率測量行業前所未見*1

測量 - 高精度、寬范圍、快速采集、同時進行諧波測量

電壓和電流頻率帶寬5MHz(-3dB，典型值)

隨著開關頻率的加快，要求的測量范圍也越來越寬。WT1800提供比之前量程寬5倍的電壓和電流頻率帶寬(5MHz)，能夠更正確地捕捉快速切換的信號。

將視在功率的低功率因數誤差降至0.1%(前一型號的2/3)

即使在低功率因數下，功率因數誤差也是保證高精度測量的重要元素之一。除高達±0.1%的基本功率精度外，WT1800還將功率因數誤差(0.1%)降低到了前一型號的2/3。

寬電壓和電流量程允許直接輸入

直接輸入測量信號可以測量使用電流傳感器時難以測量的微小電流。WT1800提供的直接輸入電壓為1.5V到1000V(12個量程)，提供的直接輸入電流為10mA到5A(9個量程)或1A到50A(6個量程)。

0.1Hz低速信號功率測量和最快50ms的高速數據采集

頻率下限從之前的0.5Hz降低至0.1Hz(比前一型號低5倍)，可滿足低速信號的功率測量要求。不僅如此，數據更新率可達50ms的高速數據采集性能得以延續。除了常規測量數據，還可同時測量并保存高達500次的諧波數據。數據更新率有9個可選項，從50ms到20s。

*數據更新率為50ms時，最高可測量100次諧波。

可選擇特定電壓和電流量程

寬電壓和電流輸入量程具有擴展測量應用范圍的優勢。不足之處是自動量程的響應時間往往會變慢。量程配置功能則解決了這一問題。由于只能使用選擇的量程(有效量程)，因此上下切換量程的速度大大加快。

* 與YOKOGAWA的前一型號WT1600比較

*1: 適用于2011年2月以前的通用高精度三相功率分析儀(據YOKOGAWA統計)。

支持節能技術和可持續能源發展

雙諧波測量

隨著人們對高效使用能源的認識，對于將50Hz或60Hz交流電轉換為直流電的變頻器、超額功率時產生逆功率的并網控制器、電池充電器/放電器，需求量正在不斷增大。WT1800能夠同時測量這些設備的輸入和輸出電流諧波失真。WT1800能夠同時在兩條線路上執行諧波測量，顛覆了“諧波測量只能在一條線路上進行”的觀念。WT1800還能夠測量高達500次諧波，即使在400Hz等高基頻下也不例外。

自定義顯示畫面

使用YOKOGAWA以往型號的功率分析儀時，必須選擇4值、8值和16值等數值格式顯示畫面，因此無法靈活地在畫面中以需要的尺寸和位置顯示需要的參數。WT1800打破陳規，能夠讀取用戶創建的圖像文件（BMP）作為顯示畫面，從而允許用戶以靈活的格式查看數據。因此，可以將顯示畫面自定義為更友好、更易于讀取的方式。
