描述

Keysight通過增加斜波掃描升級了PSG模擬信號發生器，它提供連續的掃描測量能力，可完全自動地使用Keysight 8757D標量網絡分析儀，窄脈沖（10ns）從500MHz起。

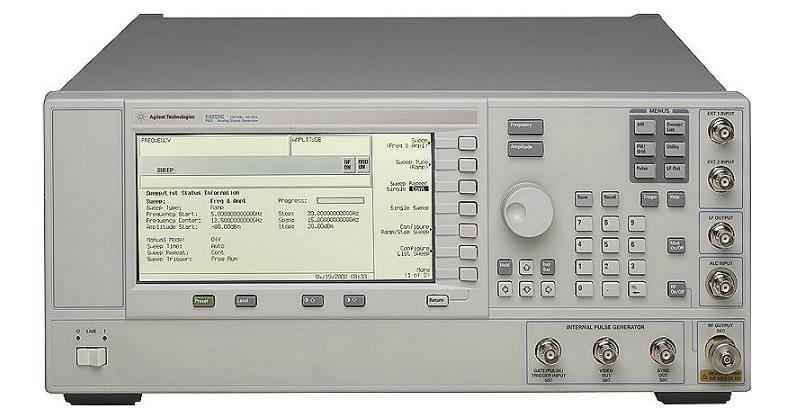

E8257C PGS模擬信號發生器保留了業內領先的功率級、相噪和電平精度指標。通過為我們客戶提供前沿測量能力，Keysight業已增強了PSG的技術領先地位。

PSG模擬信號發生器提供對產品特性的精確描述，并且不需要用于高功率器件測試的外部放大器。由于這種新的PSG模擬信號發生器能保證對器件的精確評估，在設計前期發現問題，因而能縮短產品的開發周期。

• 寬頻率范圍 (250 kHz 至 20 GHz 或 250 kHz 至 40 GHz ) ，頻率分辨率為 .001 Hz

• 20 GHz 時的最高輸出功率 (+13 dBm 標準，帶選件1EA 時為 +20 dBm ) ，并具有優異的電平精度

• 可選 SSB 封閉相噪小于 -98 dBc/Hz ，在 1 kHz 偏置和10 GHz 載波時

• 靈活的模擬調制制式： AM, FM, 脈沖和脈沖調制

• 雙內部調制發生器，具有正弦波、方波、三角波、斜波和噪聲波形

• 易于用 Keysight 83550 系列將頻率擴展到 110 GHz

• 低于 3.2GHz 的窄脈沖調制

• 使用斜波掃描的快掃描能力

• 方便的掃描模式：模擬斜波掃描、數字步進掃描和表格掃描

• 與 Keysight 8757D 標量網絡分析儀代碼完全兼容

download: E8247C E8257C E8267C技術資料
