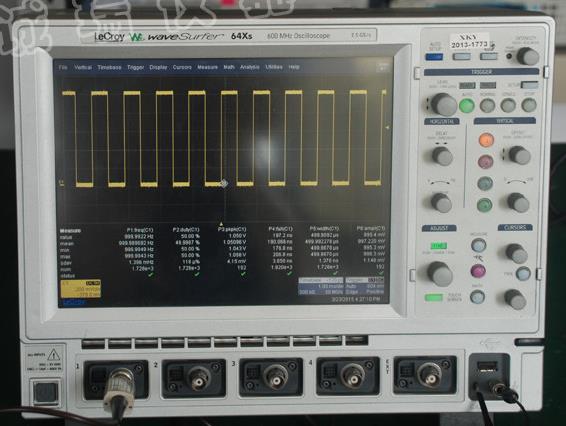

美國力科Wave Surfer 64Xs混合示波器的用途：

   由電子管放大器、掃描振蕩器、陰極射線管等組成。將電壓加在電極板上，極板間形成相應的變化電場，使進入這變化電場的電子運動情況相應地隨時間變化，最后把電子運動的軌跡用熒光屏顯示出來。被測信號經過探頭和前端放大器以及歸一化后轉換成ADC可以接受的電壓范圍，采樣保持電路按固定的采樣率將信號分割成一個個獨立的采樣電平，ADC將這些電平轉化為數字的采樣點，這些數字的采樣點保存在采集存儲器里送顯示和測量分析。

具有帶寬、采樣率、量化誤差、存儲深度、通道疊加、插值算法、觸發、特別工作模式、顯示功能、測量功能、直方圖、FFT、抖動追蹤和歸檔功能。

除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測。

它能把肉眼看不見的電信號變換成看得見的圖象，便于人們研究各種電現象的變化過程。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等。

針對各種復雜波形的測量，其針對數字通訊信號GSM，CDMA，PHS的測試，有效解決了復雜波形的功率和幅度測量問題，大幅度提升了儀表可用性和可靠性。

還能準確的捕獲、測量和顯示信號；集成硬件和軟件結構，縮短測量時間，提供洞察力。滿懷信心的查看、調試、驗證或檢查標準一致性；應用深入的調試和分析工具箱，以數字方式和可視方式提取實用信息。通過量身定制擴展工程師的能力。

  美國力科Wave Surfer 64Xs混合示波器的特點：

? 世界上最高帶寬的示波器

? 世界上最高采樣率的示波器

? 世界上最高可分析存儲深度的示波器

? 世界上最強大分析能力的示波器

? 300倍眼圖速度

? 精確抖動分解方法

? 最快捕獲異常信號能力

? WaveSurfer? Xs-A和MXs-A示波器為高效設計和調試提供的解決方案 為驗證和調試提供基本工具WaveSurfer Xs-A

?200 MHz, 400 MHz, 600 MHz和1 GHz帶寬

? 每條通道2.5 GS/s的采樣率, WS 104Xs-A上每條通道采樣率高達5 GS/s

?5 Mpts/Ch存儲器

? 快速處理長存儲器和數學運算

? 用戶界面反應速度快

?WaveStream?快速查看模式

?WaveScan?–高級搜索和查找功能

?10.4"觸摸屏顯示器

? 滿足LXI標準WaveSurfer MXs-A 提供了WaveSurfer Xs-A的所有優秀功能，外加：

?10 Mpts/Ch存儲器

? 每條通道高達5 GS/s的采樣率

?LabNotebook?文件管理和報告編制軟件

? 高級數學運算，支持15種不同的函數和增強FFT

? 額外的SMART Trigger?功能 許多示波器只是承諾提供高性能、優秀的主要指標、簡便易用和豐富的功能，以縮短調試和驗證時間，而WaveSurfer Xs-A和MXs-A示波器則真真正正地實現了這些承諾。

? 它體積小，采用強大的處理器，可以比任何競爭對手更快地處理長存儲器捕獲。觸摸屏界面使用起來異常簡便。通過WaveStream快速查看模式及WaveScan搜索和查找等功能，您完全可以放心，因?yàn)槟梢匝杆侔l(fā)現和分析每個問題。除這些優秀的功能外，WaveSurfer還為SPI、I2C UART、RS-232、LIN或CAN提供了各種串行數據觸發和解碼工具，以及業內領先的混合信號功能，可以迅速調試嵌入式系統設計。由于200 MHz - 1 GHz的帶寬，WaveSurfer為日常設計和調試提供了理想的示波器。

? 速度和快速反應

WaveSurfer采用更快速的硬件和更完善的軟件，縮短了調試時間。即使在使用數學運算和測量功能時，硬件仍可以快速處理長存儲器。即使在處理數據時，軟件仍可以對用戶輸入立即作出反應，消除了任何滯后或延遲。

? WaveScan高級搜索

搜索數據當然非常有用，但如果能夠搜索到不能觸發的事件，效果不是會更好嗎？WaveScan可以使用20多種不同模式在一次采集中搜索數據。也可以設置Scan條件，在幾個小時內或在幾天內掃描一個事件，在發現事件時執行某個操作。

? 長捕獲時間

WaveSurfer標配5 Mpts/Ch的快速采集存儲器(MXs-A標配10 Mpts/Ch)，在最高采樣速率時提供了非常長的捕獲時間，在較低的采樣率時捕獲時間可以進一步延長。WaveSurfer長存儲器經過精心設計，在使用測量、數學運算或串行解碼器時反應非?？?。

WaveStream快速查看模式

WaveStream提供了明快的輝度等級(256級)顯示，并支持快速更新，與模擬示波器的感觀極其相似?？梢源蜷_(kāi)或關閉WaveStream，使用前面板旋鈕調節輝度?？梢灾辉谙胗脮r(shí)使用這種功能。

? 觸摸屏，操作簡單

精心設計的用戶界面，為繁忙的工程師提供了一個平滑、透明、簡便易用的GUI，讓您保持非常高的測試效率。使用觸摸屏，迅速進入所有觸發、數學函數和測量參數，或在感興趣的周圍“畫一個框”，把所有通道放大到所需的區域。

? 嵌入式控制器設計和調試

通過在WaveSurfer中增加高性能混合信號功能，可以在處理嵌入式控制器時節約時間。它提供了50 Mpts/Ch存儲器、2 GS/s采樣率和18條或36條通道，可以捕獲高達500 MHz的數字信號。通過選配I2C、SPI、UART、CAN和LIN觸發和解碼功能，可以迅速簡便地隔離特定串行數據事件。

? ZS系列高阻抗有源探頭(附件)

ZS系列高阻抗有源探頭在探頭尖端提供了全部帶寬及所需的高阻抗(1 MW||0.9 pF)。力科提供了各種標配和選配探頭尖端和接地附件，可以滿足任何要求。此外，ZS系列探頭的價格非常經濟。通過結合使用ZS1000與200 MHz - 600 MHz WaveSurfers及結合使用ZS1500與1 GHz WaveSurfers，可以在探頭尖端提供全部系統帶寬。

 美國力科Wave Surfer 64Xs-A混合示波器的特性:

? 直觀的用戶界面，更快地找到問題

力科新推出的WaveSurfer Xs-A示波器使日常測試變得更加簡單容易。直觀的用戶界面和簡明的前面板可以簡便地打開示波器，開始進行測量。這個界面采用專門設計，只需按一個鍵，就可以進入所有常用測量和功能。

1. 僅深15 cm(6")

工作臺空間利用率最高的示波器，200 MHz到1 GHz可供選擇。

2. 本地語言用戶界面

可以從10種首選語言中選擇一種語言。增加了采用本地語言的前面板覆蓋圖。

3. 明亮的10.4"顯示器

您再也不用使用小顯示屏的示波器了！優異的視角使它查看信息非常容易。

4. “按下”旋鈕

觸發電平旋鈕、延遲旋鈕和偏置旋鈕，通過按下旋鈕，可以以快捷方式執行常用操作。

5. 縮放控制旋鈕

可以使用復用水平旋鈕，在縮放軌跡或數學運算軌跡之間轉換。

6. 力科WaveStream快速查看模式

這種查看模式提供了與熒光軌跡類似的生動的、類似模擬技術的感覺?？梢允褂们懊姘蹇刂乒δ埽杆僬{(diào)節“軌跡”輝度，或在力科WaveStream模式和實時模式之間切換。

7. 專用光標旋鈕

可以選擇光標類型，把光標放在信號上，讀取數值，而不用打開菜單。

8. 觸摸屏，帶有內置鐵筆

內置鐵筆，使最省時的用戶界面現在變得更加簡便。

存檔和共享：

? 保存到本地硬盤上

? 保存到網絡驅動器上

? 通過電子郵件發送給團隊成員

? 發送到打印機

? 使用安裝在前面的USB端口

? 主端口是標準10/100Base-T以太網端口

? 力科WaveScan高級搜索

WaveScan提供了硬件觸發不能提供的強大的觸發功能。WaveScan可以定位單個捕獲中的偶發事件(即捕獲和搜索)，或“掃描”長時間周期內多次采集的事件?？梢赃x擇20多種搜索模式(頻率, 上升時間, 欠幅脈沖, 占空比等)，然后應用搜索條件，開始掃描。

由于掃描“模式”并不是簡單的硬件觸發的翻版，因此其輔助工具和能力要高得多。例如，在任何示波器中都沒有“頻率”觸發，但WaveScan可以迅速“掃描”“頻率”。用戶可以累積相隔幾個小時或幾天的偶發事件的數據集，加快調試速度。在用于多個采集中時，WaveScan基于力科在快速處理數據中的優勢。力科X-Stream示波器將迅速掃描數百萬個事件，找到發生的偶發事件，其速度和效率都要比其它示波器高得多。

? WaveStream快速查看模式

WaveStream提供了明快的輝度等級(256級)顯示，并支持快速更新，與模擬示波器的感觀極其相似。WaveStream適合查看具有信號抖動或信號異常的信號，或在創建高級觸發或WaveScan設置前進行可視檢查，定位偶發事件。

由于WaveStream模式中的取樣速率可以高達5 GS/s (是其它示波器的2.5倍)，因此它可以有效找到欠幅脈沖或毛刺。通常會以可視方式評估定時抖動，了解大體行為。WaveStream可以簡便地了解邊沿或眼圖中的抖動。WaveStream還可以把合成行為(WaveStream)與單一事件(實時取樣)行為關聯起來。可以在WaveStream模式下捕獲數據，切換到查看或縮放一條軌跡，然后再切回到WaveStream模式。

? 嵌入式系統設計和調試

成功地設計和調試嵌入式系統要求在任何給定時間監測各種信號。WaveSurfer Xs-A和MXs-A示波器可以作為全內置工具，同時捕獲模擬信號、數字信號和串行信號。

? 高性能MSO

通過在任何一款WaveSurfer中增加MS-500或MS-250，提供高達50 Mpts/Ch存儲器、2 GS/s采樣率和18條或36條通道，可以捕獲高達500 MHz的數字信號。創建由最多4條模擬通道和36條數字通道組成的模擬和數字交叉碼型觸發，作為單獨行或使用總線視圖查看數據。

I2C、SPI、UART、RS-232、CAN和LIN和CAN串行觸發和解碼

迅速簡便地隔離嵌入式控制器上的特定串行數據事件，更好地理解及更快地調試系統。以二進制或十六進制(CAN是符號)格式設置觸發條件，條件數據觸發允許在取值范圍內進行觸發。

? 直觀的、帶色碼的解碼重疊

高級軟件算法把波形分解成二進制、十六進制或ASCII協議信息，然后把解碼的數據重疊在波形上。各個協議段帶有色碼，理解起來非常容易。即使在長采集中，解碼操作速度也非?？?。

? 表格摘要和搜索/縮放

通過以表格方式顯示協議信息，可以把示波器轉換成協議分析儀?？梢粤可矶ㄖ票砀?，或把表格數據導出到Excel文件中。觸摸表格中的一條消息，它會自動放大，提供詳細信息。可以搜索采集中的特定地址或數據值。

? WAVESURFER M-TYPE示波器

更高的采樣率、10 Mpts/Ch存儲器、高級數學運算和觸發、增強的FFT功能和LabNotebook，使得WaveSurfer M-Type成為真正獨一無二的示波器。

任何其它同類產品都不能象WaveSurfer M-Type這樣提供如此強大的功能和主要指標，使得WaveSurfer M-Type成為200 MHz - 1 GHz理想的快速高效調試解決方案。

? 高采樣率

600 MHz時5 GS/s最大采樣率及1 GHz時每通道5 GS/s采樣率，捕獲最快速的信號。

? 長捕獲

所有型號上10 Mpts/Ch存儲器，保持高采樣率。

? 高級數學運算和觸發

許多示波器只提供了少量的基本觸發模式、數學函數和有限的FFT。M-Type提供了10種觸發模式、1 Mpts FFT和17種數學函數。

? LabNotebook?–獨一無二的文件管理和報告編制工具

可以使用LabNotebook，迅速保存和存檔所有測量結果。用戶只需按一個鍵，就可以保存顯示的所有波形、相關設置和屏幕截圖。簡便的報告編制功能允許標注屏幕截圖，幫助您共享測量數據，傳達重要結果。甚至可以通過電子郵件直接從示波器發送到收件箱中。通過內置閃回功能，LabNotebook可以從任何報告中調用設置，使用這些設置復現以前的測量。

簡便的報告編制功能幫助您共享測量數據，傳達重要結果。

LabNotebook為編制報告及保存所有基本波形、設置和屏幕圖增加了一種簡單的方式。

您只需按一個鍵，就可以使用LabNotebook迅速保存所有必要的文件。

使用內置閃回功能，從任何報告中調用設置。
