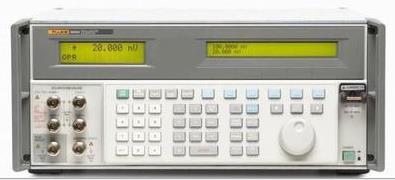

Fluke福祿克5820A示波器校準儀
上傳作者：2018-06-06 02-55-57 更新時間：handler
福祿克Fluke 5820A 示波器校準器
| 5820A 主機技術指標 |
| 直流電壓 | | 范圍： | 0 至 ± 6.6 V (50 Ω) | | 范圍： | ± 0.25% |
| ------------ | | 范圍： | 0 至 ± 130 V (1 MΩ) | | 最優一年技術指標： | ± 0.025% |
|
| 交流電壓（方波） | | 范圍： | ：0 至 ± 6.6 V (50 Ω) | | 最優一年技術指標： | ± 0.25% |
| -------- | | 范圍 | ± 1 mV 至 ± 130 V p-p (1 MΩ) | | 最優一年技術指標： | ± 0.05% |
|
| 快沿 | | 范圍： | 4 mV 至 2.5 V p-p (50 Ω) | | 最優一年技術指標（標準主機）： | ￡300 ps 上升時間 | | 最優一年技術指標（含 5820A-GHz 選件）： | ￡150 ps 上升時間 |
|
| 穩幅正弦波 | | 范圍： | 50 kHz 至 2.1 GHz（使用選件） | | 最優一年技術指標（標準主機）： | 50 kHz 至 600 MHz |
| ± 1.5% 平坦度 | | 最優一年技術指標（含 5820A-GHz 選件）： | 600 MHz 至 2.1 GHz |
| ± 5% 平坦度 |
|
| 時標 | | 范圍： | 5 s 至 500 ps |
| 尖峰信號、方波、占空比為 20% 的脈沖、正弦波 | | 最優一年技術指標： | ± 1 ppm |
|
| 波形發生器 | | 范圍： | 量程：1.8 mV 至 55 V p-p (1 MΩ) |
| 1.8 mV 至 2.5 V p-p (50 Ω) |
| 0.01 Hz 至 100 kHz |
| 方波、正弦波、三角波 | | 最優一年技術指標： | ± 3 |
|
| 脈沖發生器 | | 范圍： | 幅度為 15 mV 至 1.5 V | | 最優一年技術指標： | ± 5% |
| -------- | | 范圍： | 寬度 1 ns 至 500 ns，周期 20 ms 至 200 ns | | 最優一年技術指標： | ± 0.33 ppm |
|
| 直流電壓測量 | | 范圍： | 0 至 ± 6.6 V | | 最優一年技術指標： | ± 0.05% |
|
| 直流電流 | | 范圍： | ± 100mA 至 ± 100 mA | | 最優一年技術指標： | ± 0.25% |
|
| 交流電流 | | 范圍： | 100 mA p-p 至 100 mA p-p |
| 10 Hz 至 100 kHz |
| 方波 | | 最優一年技術指標： | ± 0.25% |
|
| TV 觸發 | |
| 輸入阻抗測量 | | 范圍： | 40 Ω 至 1.5 MΩ | | 最優一年技術指標： | ± 0.1% |
| -------- | | 范圍： | 5 pF 至 50 pF | | 最優一年技術指標： | ± 5% |
|
| 過載測量 |
| 5 V 至 9 V（直流或交流方波），5 至 60 秒 |
|
| 通用規范 |
| 預熱時間 |
| 上次預熱時間的兩倍，最大 30 分鐘 |
|
| 穩定時間 | |
| 標準接口 | |
| 溫度性能 | | 操作： | 0 °C 至 50 °C | | 校準 (tcal)： | 15 °C 至 35 °C | | 儲存： | - 20 °C 至 70 °C |
|
| 電磁兼容性 |
| 本儀器設計用于電磁環境得到嚴格控制的標準實驗室環境。如果在電磁場 > 1 V/m 的區域使用，可能會導致輸出錯誤。 |
|
| 溫度系數 |
| 對于超出校準溫度 ± 5 °C 的溫度環境下的溫度系數：增加 0.1 x 1 - 年技術指標/°C。 |
|
| 相對濕度 | | 操作： | 30 °C 以下時 < 80%，30 °C 至 40 °C 時 < 70%，40 °C 至 50 °C 時 < 40% | | 儲存： | < 95%，非凝結 |
|
| 海拔高度 | | 不操作： | 最大 12,200m (40,000 ft) | | 操作： | 最大 3,050m (10,000 ft) |
|
| 安全性 |
| 符合 IEC 1010-1 (1992-1)、ANSI/ISA-S82.01-1994、CAN/CSA-C22.2 No. 1010, 1-92 要求 |
|
| 模擬低端隔離電壓 | |
| EMC | |
| 電源 |
| 供電電壓（可選）：100 V、120 V、220 V 和 240 V 供電電源頻率：47 Hz 至 63 Hz 供電電壓偏差：大約為供電電壓設置值的 ± 10% |
|
| 電力消耗 | |
| 尺寸 | | 高： | 17.8 cm (7 in)，標準機架伸展，加底部 1.5 cm (0.6 in) 伸展 | | 寬： | 43.2 cm (17 in)，標準機架寬度 | | 厚： | 全厚 47.3 cm (18.6 in) |
|
| 重量 | |
