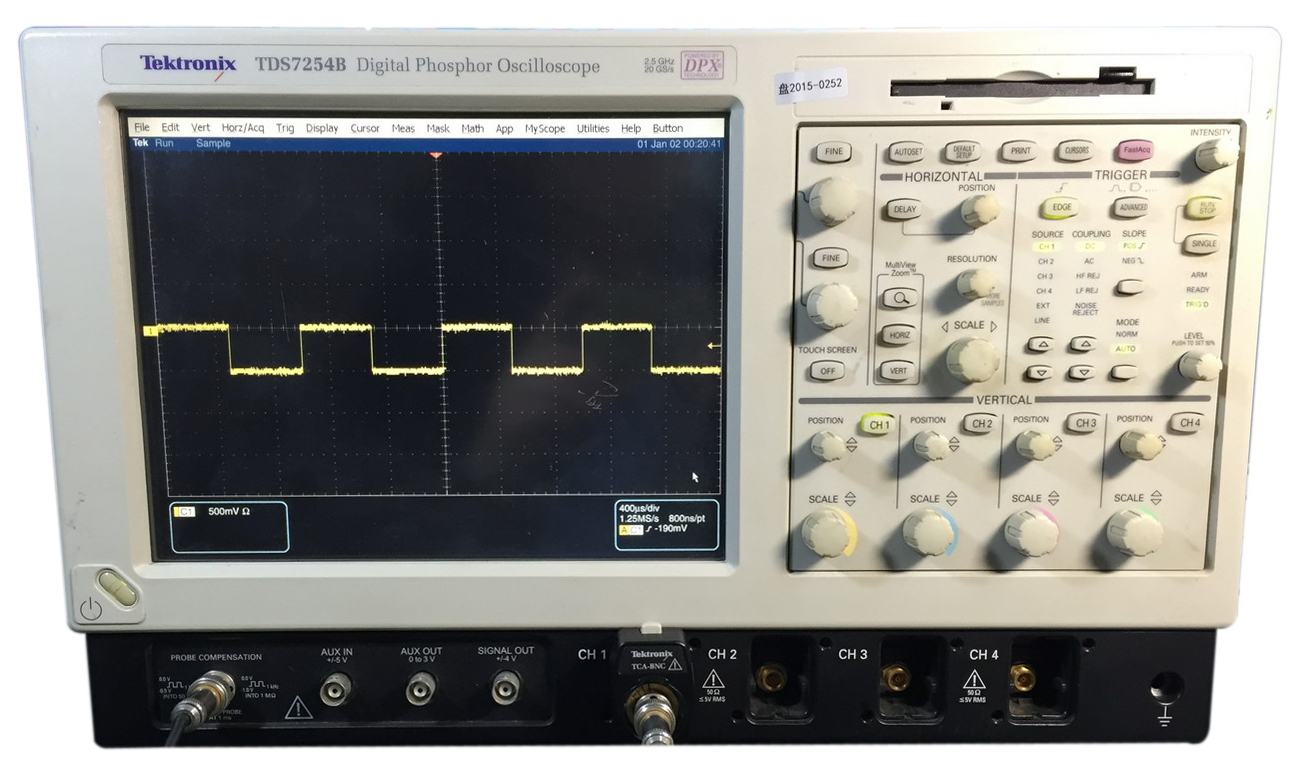

美國泰克數字熒光示波器2.5GHz|采樣率20GS/s|4通道

高超的測量保真度無與倫比的分析功能無往不克的通用性

TDS7000B 系列以其獨特的風采嶄露頭角，以其高超的測量保真度、無與倫比的分析功能和無往不克的通用性獨占當代先進示波器之鰲頭，大大簡化并加快了速度快且復雜之系統的設計工作。對于那些從事尖端電子設計的驗證、鑒定和調試工作的設計人員而言，該系列示波器是業界至今最佳的解決方案，因為它的出現，一舉克服了他們面臨的信號完整性挑戰。該系列示波器可提供高達7.25

GHz（典型值）的有效模擬帶寬、直至43 ps 的上升時間（20% 至80%）和20 GS/s 的最大實時取樣速率，所捕獲到的關鍵性事件，細節俱在，得來全不費功夫。

　　一枝獨秀的DPX 信號采集技術，可使波形捕獲速度高達每秒400,000 個，可在幾秒或幾分鐘內，而不是幾個小時或幾天，迅速發現罕見的毛刺。創新性的軟件解決方案可為高級分析和一致性測試提供所需領域的專業化功能，OpenChoice體系結構則可使用戶通過這一能力將其專業知識與之結合，用以輕松地編寫定制程序，或使用流行商業軟件。直觀的圖形用戶界面可為熟練的用戶提供高精能力，而偶爾使用示波器的用戶，也能一望而知各項控制的功用，毫無眼花繚亂之感。

特點與優點

　　·高達7.25 GHz 的有效模擬帶寬和低至43 ps 的上升時間（20% 至80%)

　　·波形捕獲速率每秒超過400,000 個，獨一無二的DPX?信號采集技術

　　·最大實時取樣速率20 GS/s

　　·高超的時間變化量(Delta-time)精度可提高關鍵時序測量的置信度

　　·強大的觸發功能，可快速檢測相關故障

　　·達4.25 Gb/s 的通信模板測試速率

　　 ·可從速度高達3.125 Gb/s 的串行數據流恢復時鐘

　　·長達64 MB 的記錄長度和可快速瀏覽長記錄的MultiViewZoom 功能

　　·配備有實現高保真度連接所需的TekConnect 接口

　　·傳統式直接控制、觸感顯示器或鼠標導航

　　·OpenChoice? 和Windows 2000可提供內置的聯網和分析功能

　　·XGA 1024x768 顯示屏

應用

　　·信號完整性、抖動和時序分析

　　·高精設計的檢測、調試和鑒定

　　 ·速率達4.25 Gb/s 串行數據流產品的設計開發及一致性測試

　　·電信、數據通信及存儲局域網設備調試和高速背板設計

　　·頻譜分析

　　·瞬態現象的探究
