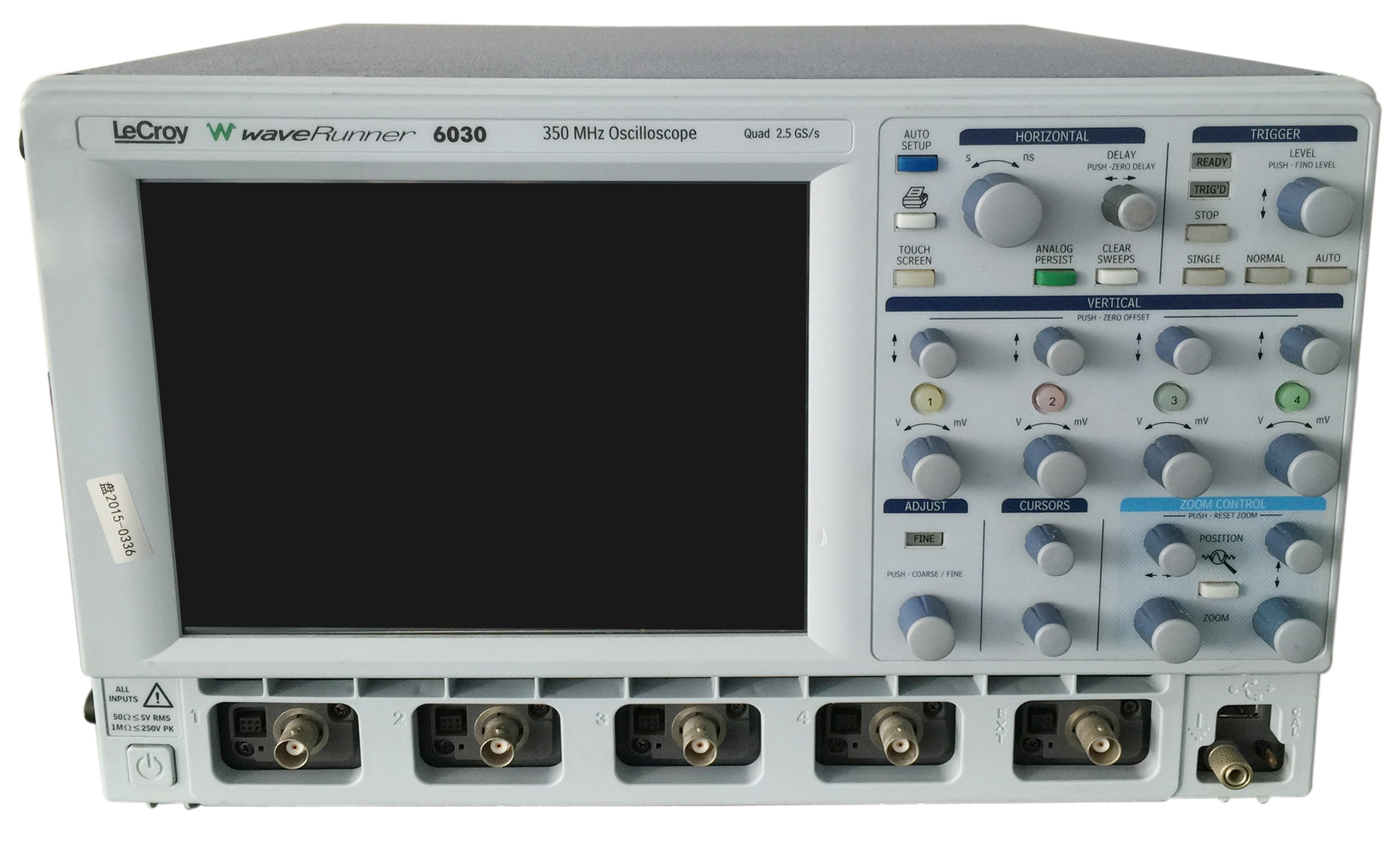

Lecroy/力科 6030 數字示波器 350MHz 2.5GS/s 4通道 WIN2000系統

 產品特點：

1、350MHZ帶寬

2、4通道示波器

3、2.5GS/s采樣

4、WIN2000操作系統

用途：

由電子管放大器、掃描振蕩器、陰極射線管等組成。將電壓加在電極板上，極板間形成相應的變化電場，使進入這變化電場的電子運動情況相應地隨時間變化，最后把電子運動的軌跡用熒光屏顯示出來。被測信號經過探頭和前端放大器以及歸一化后轉換成ADC可以接受的電壓范圍，采樣保持電路按固定的采樣率將信號分割成一個個獨立的采樣電平，ADC將這些電平轉化為數字的采樣點，這些數字的采樣點保存在采集存儲器里送顯示和測量分析。

具有帶寬、采樣率、量化誤差、存儲深度、通道疊加、插值算法、觸發、特別工作模式、顯示功能、測量功能、直方圖、FFT、抖動追蹤和歸檔功能。

除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測。

它能把肉眼看不見的電信號變換成看得見的圖象，便于人們研究各種電現象的變化過程。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等。

針對各種復雜波形的測量，其針對數字通訊信號GSM，CDMA，PHS的測試，有效解決了復雜波形的功率和幅度測量問題，大幅度提升了儀表可用性和可靠性。

還能準確的捕獲、測量和顯示信號；集成硬件和軟件結構，縮短測量時間，提供洞察力。滿懷信心的查看、調試、驗證或檢查標準一致性；應用深入的調試和分析工具箱，以數字方式和可視方式提取實用信息。通過量身定制擴展工程師的能力。

特點：

● 世界上最高帶寬的示波器

● 世界上最高采樣率的示波器

● 世界上最高可分析存儲深度的示波器

● 世界上最強大分析能力的示波器

● 300倍眼圖速度

● 最精確抖動分解方法

● 最快捕獲異常信號能力

● 350MHz, 4通道, 2.5/5GS/s 2/4M樣點標準配置, 基于Microsoft Windows XP Pro的彩色DSO

特性:

● 具有真正“實驗室儀器”的日常臺式示波器

WaveRunner的知名功能包括：

1. 350MHz - 2 GHz的帶寬

2. 高效的界面，忙碌的工程師也能得心應手

3. 2.5- 10 GS/s的取樣速率

4. 超常功能–開箱即可使用

技術參數：

? 帶寬: 350 MHz

? 上升時間(典型):1 ns

? 通道數量:4

? 標準記錄長度:1 Mpts/ch

? 重復取樣(RIS)速率:200 GS/s

? 單次取樣速率:5 GS/s

? 帶寬限制:20 MHz, 200 MHz

? 輸入阻抗:1MΩ||<20pF (10MΩ|| 9.5 pF, 使用PP007探頭)

? 輸入耦合:50Ω: DC；1MΩ: AC,DC,GND

? 垂直分辨率:8位; 采用增強分辨率(ERES)時最11位

? 靈敏度(mv - V):50Ω: 2 mV/div - 1 V/div全面可變；1MΩ: 2 mV/div - 10 V/div全面可變

? 最大輸入電壓:50Ω: 5 Vrms, 1MΩ: 250 V max (峰值A(chǔ)C: ≤10 kHz + DC)

產品標配

印刷的參考指南

4個10 HiZ 500 MHz無源探頭，用于WaveRunner 6000A系列示波器

印刷的操作人員手冊

標準端口; 10/100Base-T以太網, 并口, RS-232, SVGA視頻輸出, 音頻輸入/輸出

保護前蓋

標準商用校準和性能證明

3年保修

硬件選項

WR6-GPIB GPIB接口

WR6-CDRW 光盤刻錄機升級系統

WR6A-GP 圖形打印機

WR6-RHD 可拆卸硬驅

WR6A-RK-GP 翻新圖形打印機

通用軟件

新WR6-XWEB 函數和參數使用的Processing Web Editor

WR6-XMATH 高級數學運算套件

WR6-XWAV 中間數學運算套件

WR6-XDEV 高級定制套件

WR6-XMAP 主分析套件(XMATH + XDEV + JTA2)

WR6-XVAP 超值分析套件( XWAV + JTA2)

WR6-DFP2 數字濾波器套件

WR6-AV 諾頓殺毒軟件

通信測試

WR6-SDM 串行數據模板套件

功率分析軟件

WR6-PMA2 PowerMeasure分析軟件

抖動分析軟件

LECROYM1/ADV-1 D 高級定時工具, 用于一臺示波器

JTA2 抖動和定時分析套件

計算機接口解決方案

WR6-USB2 WR6-USB2, USB 2.0一致性測試軟件(帶寬較低的示波器將不會測試所有USB2.0模式)

WR6-ENET WR6-ENET, 以太網測試套件(在帶寬較低的示波器型號上，將僅支持較低的數據速率)

數據存儲測試

WR6-DDM2 磁盤驅動器測量套件

CAN總線測試

CANbus TD 力科CAN總線觸發和解碼套件

CANbus TD 5LIC 力科CAN總線觸發和解碼套件，帶有用于5臺示波器的許可

TC1041-OPTO CAN 1041光學隔離高速觸發耦合器

TC1050-OPTO CAN 1050光學隔離高速觸發耦合器

TC1054-OPTO CAN 1054光學隔離低速觸發耦合器

TC251-OPTO CAN 251光學隔離高速觸發耦合器

TC5790c-OPTO CAN 5790c光學隔離單線觸發耦合器

TC10011-OPTO CAN B10011S光學隔離運送和總線觸發耦合器

902330-00 CAN成套電纜 – 低速

902329-00 CAN成套電纜 – 高速

902393-00 CAN總線Y連接電纜, 2m, 帶端接電阻器

視頻觸發器

VT75視頻觸發模塊

存儲設備

MEM-USB 256 MB USB存儲器

差分放大器

DA1855A DA1855A, 100 MHz差分放大器，具有快速過速驅動恢復、校準的偏置和可選擇的LP濾波器

保修和校準

WR6-T5 5年保修和NIST校準

WR6-MIL MIL STD校準

WR6-NIST NIST校準證書

新WR6K-SM-E 維護手冊

WR6-W5 5年保修

電流探頭

HFP2500 2.5 GHz有源電壓探頭

HFP1500 1.5 GHz有源電壓探頭

HFP1000 1 GHz有源電壓探頭

有源電壓探頭- 更多信息

HFP2500 2.5 GHz有源電壓探頭

HFP1500 1.5 GHz有源電壓探頭

差分探頭

WL300 ProBus探頭底座

D300A-AT 差分可調節端部模塊，支持高達3 GHz的示波器

D600ST 差分小型端部模塊，支持高達6 GHz的示波器(包括D6000ST-SI, D600ST-QC, D600ST-SP)

D600A-AT 差分可調節端部模塊，支持高達6 GHz的示波器

AP033 500 MHz有源差分探頭

AP034 1 GHz有源差分探頭

無源探頭

PP007-WR-1 0 HiZ 500 MHz無源探頭，用于WaveRunner 6000A系列示波器

架構套件和手推車

OC1021 OC1021示波器手推車堅固耐用，可以移動

OC1024 OC1024示波器手推車堅固耐用，可以移動

WR6-RACK 架裝套件

手冊

WR6A-GS-E WaveRunner 6000 A系列入門手冊

WM-RCM-E 遠程控制手冊

WR6A-OM-E 印刷的操作人員手冊

手提箱

WR6-SOFT 軟手提箱

WR6-HARD 硬手提箱

其它配件

TF-10BT 以太網夾具

TF-ET 電信適配器套件100Ω, 120Ω, 75Ω

TF-ENET TF-ENET包括一套2個夾具，用來在雙絞線(UTP)電纜上測試以太網信號

WR6-POUCH 配件袋

WR6-FLPY 軟驅(外置USB)

WR6-KBD 迷你鍵盤

TF-USB為信號質量、涌入、衰落、靈敏度和斷開提供了多個區段。支持全速測試、低速測試和高速測試。
