主要特色：

4K x 2K 圖形尺寸

模擬點頻率250MHz

數字視頻(DVI)點頻率330MHz

HDMI V1.3b (具有36 bit深色/xvYCC/CEC)

DVI和HDMI含HDCP輸出

Y, Pb, Pr/Y, Cb, Cr/Y, R-Y, B-Y色差輸出

S-Video/CVBS/SCART/RGB/色差端子/D端子輸出

NTSC/PAL/SECAM 信號

隱藏式字幕功能(Closed Caption/NTSC)

頻道鎖碼功能(V-Chip/NTSC)

電傳文訊(Teletext/PAL)

E-EDID讀出/寫入/對比

簡易及不同的圖像編輯

HDMI / DVI隨插即用功能

支援Gamma調校

ESD保護電路

USB界面

3.5"LCD面板顯示效能

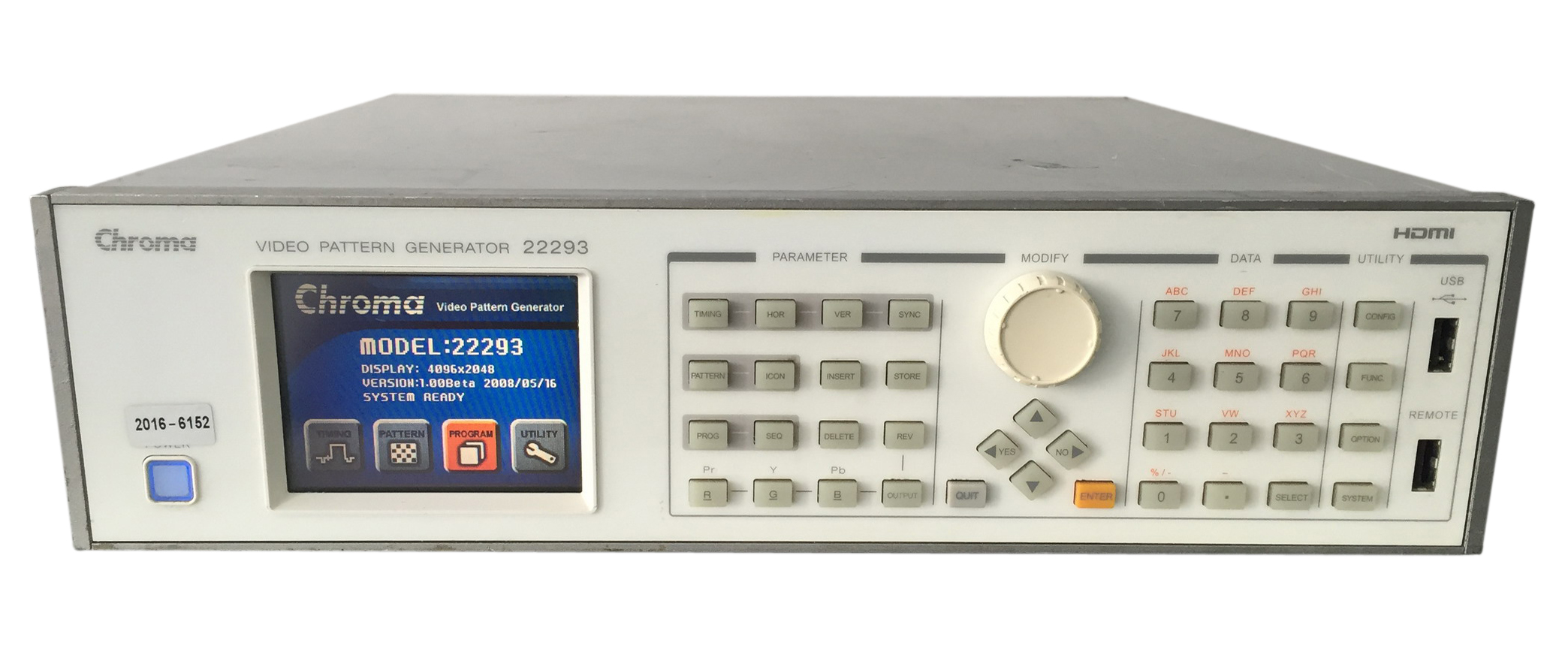

Chroma 22293 可編程視頻信號圖形產生器提供全方位的多媒體視訊測試解決方案于現今及未來高頻數位及類比信號的顯示器產業，如 : LCD Monitor / LCD TV / PDP /Projector。

應視訊產業發展，大型化、高清化趨勢，Chroma 22293搭有高速的訊號傳輸特性以人性化的操作介面提供完整數位及類比的訊號標準并支援業界最新的影音傳輸介面 HDMI V1.3，提供更高速的頻寬及色深。

HDMI (High Definition Multimedia Interface)是最新一代數位訊號標準界面。透過單一纜線就能同步整合影音訊號，確保影像與聲音在傳輸過程不受任何干擾。其簡化的布線和高速傳輸能力的優勢已成為可以提供各式音頻與視頻源之間的介面，如:機上盒、DVD放影機、 A/V接收器、擴大器以及各視訊監視器。

本產品同時可提供類比/數位/TV的信號 :在類比訊號RGB輸出方面，其點頻率達250MHz，符合RS-343A信號標準,并支援Y,Pb,Pr/Y,Cb,Cr/Y,R-Y,B-Y。同時可選擇3階輸出的同步信號，以符合HDTV測試應用。數位信號為TMDS輸出，其點頻率為25~330MHz，且測試畫面解析度可支援超過UXGA。

在TV 輸出規格方面， 22293 影像及色度信號符合NTSC、PAL、SECAM規范，輸出信號含CVBS復合式信號，BNC及Y/C (Luminance/Chrominance) 影像/色度分離信號及S-Video/SCART輸出接頭。并可支援特殊電視的功能測試，如隱藏式字幕(Closed Caption) 、頻道鎖碼 (V-Chip)和電傳文訊 (Teletext)。

本產品以嵌入式架構為設計基礎，使用Power PC 并搭載高速/高密度FPGA作為繪圖引擎，提供更高效能的系統控制，可有效節省測試時間。

在操作方面，Chroma 22293采3.5吋超大顯示熒幕，并采圖形式操作界面，方便使用者可透過面板的Icon直接編輯各式不同的時序參數及圖像，其完整、快速、易于明了的使用介面，可有效提升測試效率?；蛲高^ USB介面使用VPG MASTER控制軟體于PC上以自動執行或手動控制方式放映于顯示器上測試。

隨著新一代的顯示器市場蓬勃發展、競爭激烈，廠商對品質的議題已越來越重視，在品質及成本兼顧的考量下，Chroma 22293建構最完整的多媒體測試介面，涵蓋所有標準訊號輸出，并符合業界視訊量測所有需要，提供使用者于設計、生產、檢驗上最佳的解決方案
