概述

特性和優點

主要性能指標

• 2 GHz、1 GHz、500 MHz 和 350 MHz 帶寬型號

• 一條通道或兩條通道高達 10 GS/s 實時取樣速率，全部四條通道高達 5 GS/s

• 使用 MultiView Zoom? 時多達 250 兆點記錄長度

• 使用 FastAcq? 時 > 250,000 wfm/s 最大波形捕獲速率

• FastFrame? 分段內存采集模式，捕獲速率每秒 > 310,000 個波形

• 標配 10 MΩ 無源電壓探頭，具有低于 4 pF 的電容性負載和 500 MHz 或 1 GHz 的模擬帶寬

• 16 條數字通道（MSO 系列）

• 用戶可選帶寬限制濾波器，提高低頻測量準確度

• 高級觸發套件，可以選配可視觸發功能

易用性

• Wave Inspector? 控件能夠簡便導航和自動搜索波形數據

• MyScope? 自定義控制窗口和鼠標右鍵單擊菜單，效率卓越

• 53 種自動測量功能、波形直方圖和 FFT 分析，簡化波形分析

• TekVPI? 探頭接口支持有源、差分和電流探頭，自動調整量程和單位

• 264 毫米（10.4 英寸）高亮度 XGA 顯示器，配有觸摸屏

• 體積小、重量輕 -- 厚度僅為 8.12 英寸（206 毫米），重量低于 15 磅（6.7 千克）

連接性

• 前面板有兩個 USB 2.0 主控端口，后面板有四個端口，數據存儲、打印和連接 USB 外設十分便捷

• 后面板有 USB 設備端口，使用適配器連接到 PC 或 GPIB 控件十分簡單

• 集成的 10/100/1000BASE-T 以太網端口用于網絡連接，視頻輸出端口用于將示波器顯示屏輸出到監視器或投影儀

• Microsoft? Windows 7 64 位操作系統，方便在您的環境中進行連接和集成

• 符合 LXI Class C 標準

混合信號設計和分析（MSO 系列）

• 并行總線上實現自動觸發、解碼和搜索

• 每條通道單獨設置門限

• MagniVu? 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率

可選串行觸發和分析

• 自動串行觸發、解碼和搜索選項，用于 I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553、以太網和 USB 2.0

• 自動串行分析選項，用于 MIPI? D-PHY DSI-1 和 CSI-2、8b/10b 及 PCI Express

可選的專用技術分析

• 軟件解決方案提供了內置域專門技術，適用于以太網、MOST 和 USB 2.0 一致性測試，抖動、定時、眼圖、功率、DDR 內存總線分析及寬帶射頻

• 極限和模板測試可以快速深入地分析信號特性

多功能混合信號調試工具

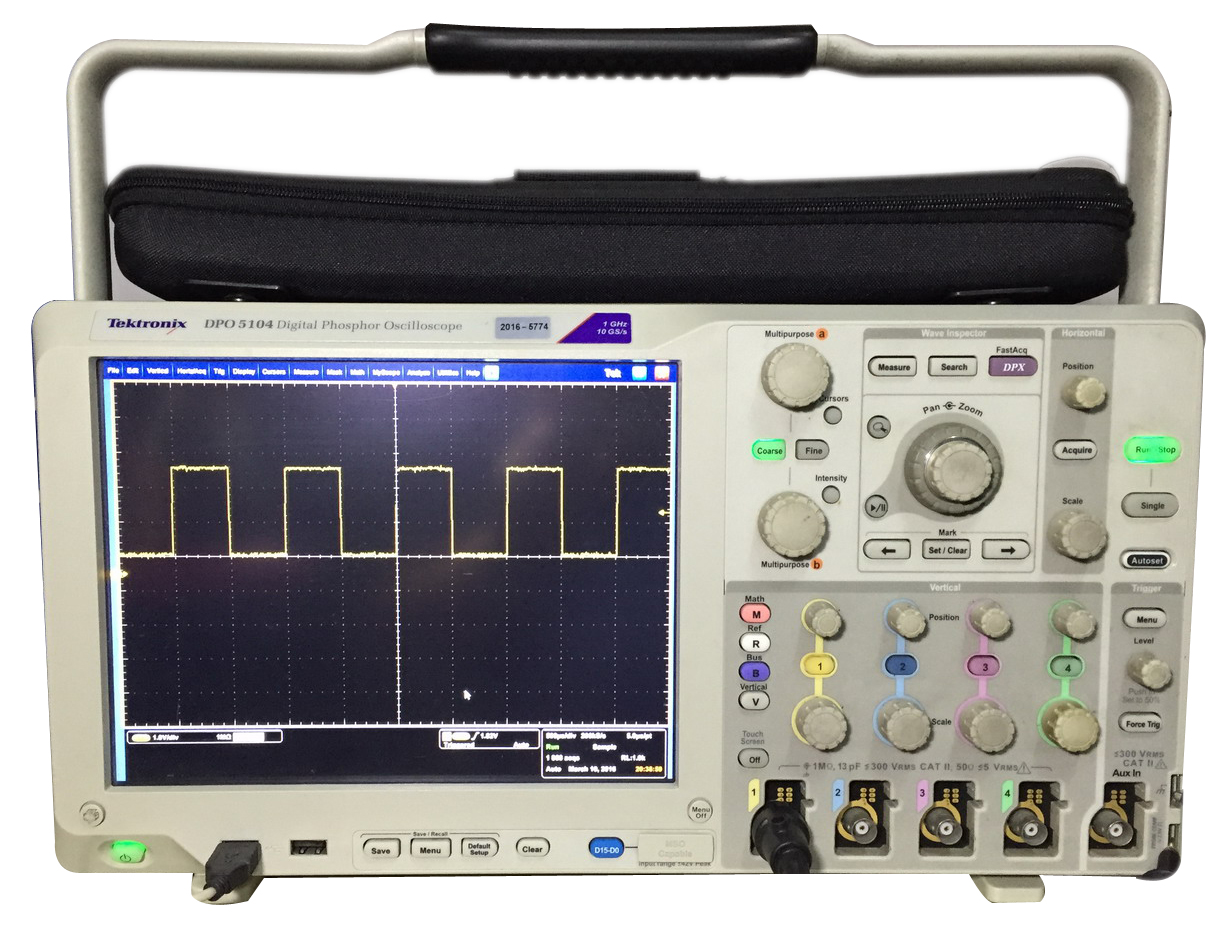

MSO/DPO5000 混合信號示波器系列實現一臺儀器便可分析多達 20 個模擬和數字信號，查找和診斷復雜設計中的問題十分迅速。 帶寬高達 2 GHz，采樣率高達 10 GS/s，確保能夠查看快速變化的信號細節。 為了捕獲長窗口的信號活動，保持精細的定時分辨率，MSO/DPO5000 系列所有通道均標配高達 12.5 兆點的深度記錄長度，兩條通道可以選配高達 250 兆點的記錄長度。

通過 Wave Inspector? 控件快速導航波形，及超過 10 種選配軟件和分析包完成常見技術和深入分析任務，泰克 MSO/DPO5000 系列為您簡化和加快復雜設計調試提供了所需的多功能工具。

全面廣泛的功能，加速調試的每一階段

MSO/DPO5000 系列具有一系列強大的功能，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，全面加速調試設計的每一階段。

特點

垂直系統模擬通道
