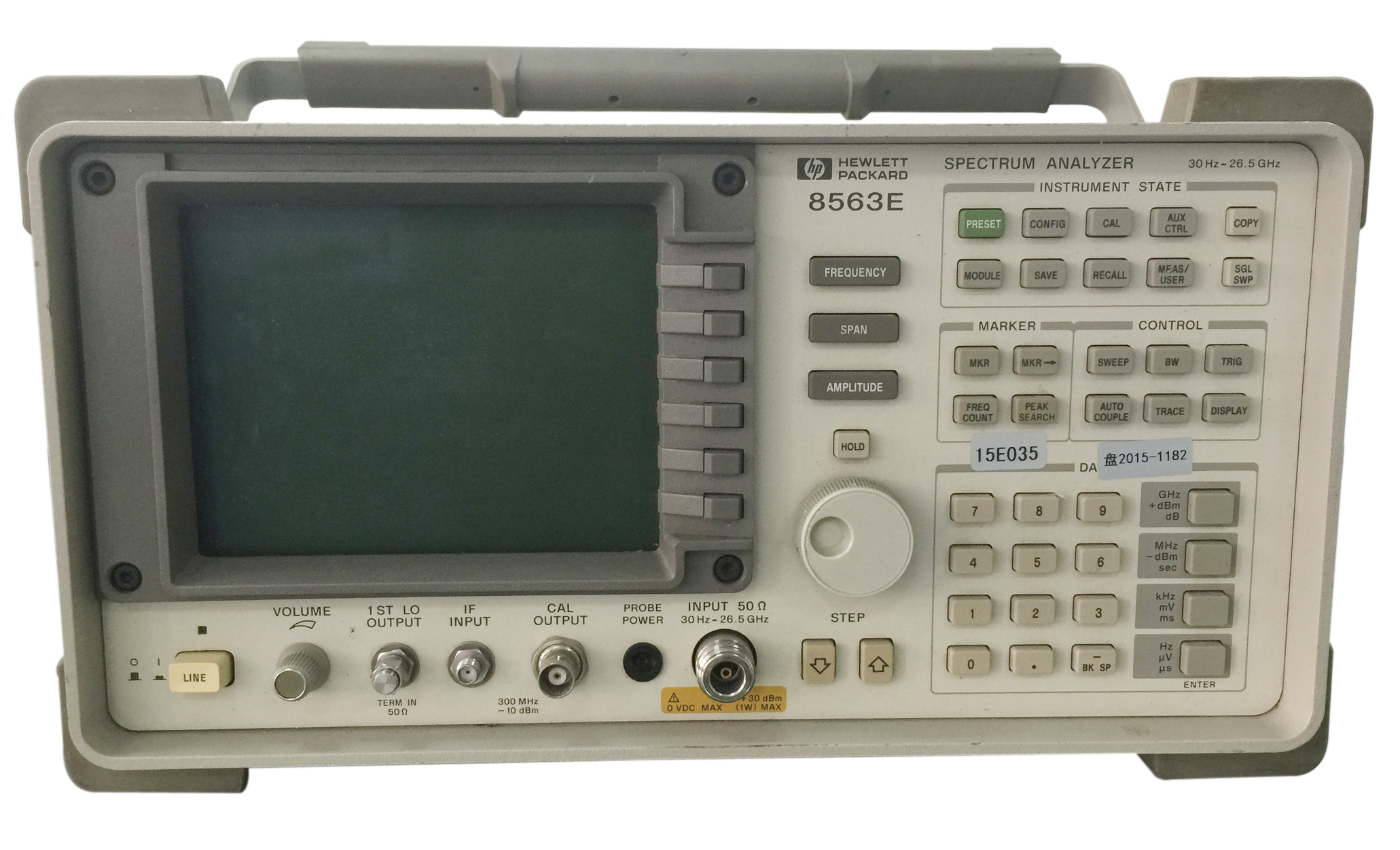

HP8563E系列頻譜分析儀

　　8560E系列便攜式頻譜分析儀具有通常在較大型且更昂貴的臺式分析儀上才有的測量能力和性能。

8560E系列把杰出的相位噪聲、靈敏度、1Hz的分辨帶寬和大的動態范圍等功能組合在一個堅固的3類軍

用機箱中，HP8563E從而使之能適應惡劣的環境條件。

適用于RF通信的功能

　　HP8563E對現今無線電話，尋呼機和其它發射機的鄰近信道功率(ACP)進行測量的能力，是研制和生

產過程中最重要的一環。8560E系列頻譜分析儀用如 NADA-TDMA、GSM、DET、CT2-CAI、PDC和PHS制式中

所用的數字調制，對猝發載波信號的APC測試提供完整的解決方法。HP8563E業已討論過已建立的標準在

執行中的許多困難，標準的實施提供快速、精確且便于使用的APC測量能力。利用8563E選件E35ACPR測

試儀能以最少為70dB 的動態范圍測量W-CDMA鄰近信道功率比（ACPR）。

詳細說明:

HP8560E頻譜分析儀

·能從30Hz連接掃描到2.9,6.5,

13.2,26.5,40或50GHz

·分辨帶寬1Hz至100Hz，數字式

測量速度

·低的相位噪聲和大的動態范圍

·精密時基和1Hz計數器分辨率

·鄰近信道功率、信道功率、載波

功率和選通視頻測量標準

·牢固耐用、符合3類軍用標準

·彩色屏幕

·VGA輸出

HP8563E技術指標

HP8563E頻率范圍(外混頻)：18GHz～325GHz分12個波導頻段（不能由8560EC選件002提供）

HP8563E環境指標

　　軍用指標：符合第3類軍用牢固機箱標準

　　校準周期：2年（8560EC/61EC/62EC/63EC）;1年（8564EC/65EC）

　　預熱時間：在普通環境條件下為5分鐘

　　溫度：-10°～+55℃（工作時）；-51°～+71℃（不工作時）

　　濕度：95%，在40℃條件下持續5天

　　防水性：在16升/小時/英尺2的雨量下不透水

　　高度：15000英尺（工作時）；50000英尺（不工作時）

　　脈沖沖擊（半正弦）：30g,持續11ms

　　運輸拖架：有6個面和8個拐角的8英寸拖架

電磁兼容性：傳導和輻射干擾符合CISPR Pub.11(1990)。除某些

　　指標外，均滿足MIL-STD-461 C part4標準。

電源要求

　　用115Vac工作：90～140V rms,3.2A rms max,47～440Hz

　　用230Vac 工作：180～250V rms,1.8Arms max,47～66Hz

最大功耗;180W（8560EC/61EC/62EC/63EC）;260W（8564EC/65EC）

聲頻噪音（額定值）：在室溫下，強度＜5.0貝爾（ISODP 7779）

尺寸（不帶手把，支架，面罩）：337mm(寬)×187mm(高)×461mm(長)

重量（搬運重量，額定值）：20kg

選件002內置跟蹤發生器（只用于8560EC）

頻率范圍：300KHz～2.9GHz

　　精度(取峰值之后)：±(基準頻率精度×調諧頻率+5%×間隔

　　　　　　　　　　 +295Hz)

　　跟蹤漂移（額定值）：5分鐘預熱之后，可用于1KHz RBW：30

　　　　　　　　　　 分鐘預防熱之后，可用于300Hz RBW

　　最小RBW：300Hz

幅度輸出電平：-10～+1dBm；-10～2.8dBm(典型值)

　　分辨率：0.1dB

　　精度（25℃±10℃）

　　　　 微調：±0.2dB/dB,±0.5dBmax

　　　　 絕對精度：0.75dB

　　　　 電平平坦度：±2.0dB

　　動態范圍：95dB(300KHz～1MHz)；

　　　　　　 115dB(1MHz～2.0GHz)；

　　　　　　 110dB(2.0GHz～2.9GHz)

　　功率掃描：10dB范圍，0.1dB分辨率

輸入/輸出

　　RF輸出（前面板）：N型（陰），50Ω（額定）

　　外ALC輸入（后面板）：BNC（陰），與負向檢波器一起使用。

download: 8560E技術資料
