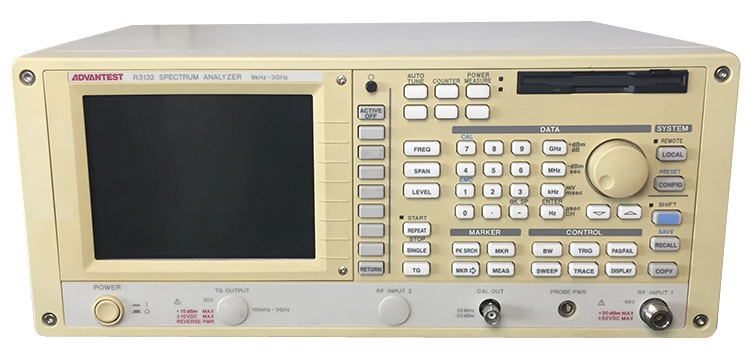

愛德萬R3132頻譜分析儀概述：

R3132/3132N/3162頻譜分析儀是適應各種要求的低成本便攜式頻譜分析儀。采用愛德萬測試公司新開發的直接數字合成技術，在頻率范圍9KHz-3GHz（R3132/3132N）/8GHZ（R3162）中，實現頻寬精度1%以下，更可通過內置自動校正功能實現總電平精度±1.5dB。同時由于1dB增益壓縮0dBm以上，2次諧波-80dBc，2信號3階交調-80dBc，可達到118dB動態范圍。

R3132/3132N/3162頻譜分析儀采用新開發的合成本振技術，實現高速測試功能，達20次/秒，因此可實時測試數據。

實現卓越性價比的R3132/3132N/3162頻譜分析儀是愛德萬測試公司為適應更為廣闊領域的輕便頻譜分析儀。

愛德萬R3132頻譜分析儀特點：

充實的基本功能

基本性能的改進使R3132/R3132N/2162能夠用于多種領域。例如內置自動校正功能確?！?.5dB的綜合電平精度，電平校正系數可以被保存在內存中，采用DDS可以改進頻率讀數的精確度。頻度錯誤率降低到1%以下。

因為通過改進合成本機震蕩器而提高了掃描重復性，達到20次/秒的刷新率，可以進行實時波形測量。高速的GPIB增加了自動測試的產能，因而節省了寶貴的時間。

豐富的測試功能

為了能夠對EMI前置放大器進行測量，這些計測器分別配備了9kHz、120kHz和1MHz的6dB帶寬濾波器和QP檢波方式。200Hz的窄寬濾波器是可以選用的。

為了使高速時域測試功能可以用于移動通信，50μs掃描的選件是可以利用的。功率測試方面可以提供平均功率和總功率的測量。

計數功能，ACP、OBW、dBc/Hz、%AM和許多其它功能可以被用于多種測量目的。內置的前置放大器是采用標準配置。當信號低于平均噪聲電平，前置放大器來確保電平校正和高精確測量。

為了測量濾波器的衰減特性或電纜的頻率特性等參數，內置的跟蹤信號發生器是可以被選用的。因為輸出電平可以在很寬的范圍內設置，還可以測量放大器增益、頻率響應等等。

使用方便的操作接口

使用高分辨率的6.5英寸液晶顯示器，測試結果一目了然。顯示數據可以通過機身背后的VGA輸出接口連接到外接顯示器上輸出。

測量的波形數據和設置值可以被保存到內存和從內存中讀出。使用標準的軟盤驅動器，可以保存更多的測量數據，軟盤上的文本數據和BMP圖象數據都可以在個人電腦上使用。當硬Copy功能與ESC/P、ESC/P-R和PCL相匹配時，測量數據可以在各種打印機上打印。

裝配了標配的GPIB和RS232。

體積小、重量輕的設計

采用新框架設計，使體積更緊湊（大約424（寬）X177（高）X300（深）mm）和重量更輕。特別是僅有300mm的深度，可以充分利用工作空間，裝配了一個標配的蓋板防止在移動中的危險。

愛德萬R3132頻譜分析儀技術指標

頻率

頻率范圍 9kHz～3GHz

頻率讀取精度 (START，STOP， 中心頻率，光標頻率) ±(讀取頻率×頻率基準精度+頻寬×1%+RBW×15%+60Hz)

頻率計

分辨率 1Hz～1kHz

精度 ±(光標頻率×頻率基準精度+1LSD) (S/N≥25dB，SPAN≤200MHz)

頻率基準精度

穩定度 ±2×10-6/年 ±1×10-7/年(OPT.20)

±1×10-5(0℃～50℃) ±2×10-8/天(OPT.20)

頻寬

范圍 1kHz～3GHz，0Hz(零頻寬)

精度 ≤±1%

殘留FM ≤60Hzp-p/0.1s，≤20Hzp-p/0.1s(OPT.20)

頻譜純度 *RBW 300Hz(OPT.27) 偏置 f≤2.6GHz f>2.6GHz

20kHz ≤-105dBc/Hz ≤-103dBc/Hz

10kHz ≤-100dBc/Hz* ≤-98dBc/Hz*

分辨率帶寬（3dB）

范圍 1kHz～3MHz，1-3-10步進 30Hz，100Hz，300Hz(OPT.27)

精度 <±20%，1kHz～1MHz <±25%，3MHz <±20%(OPT.27)

6dB帶寬 1MHz，120kHz，9kHz 200Hz(OPT.27)

視頻帶寬 10Hz～3MHz，1-3-10步進

振幅

測量范圍 +30dBm～平均噪聲電平

最大輸入電平 (輸入衰減&ge;10dB) 前置放大器OFF：+30dBm，±50VDCmax 前置放大器ON：+13dBm，±50VDCmax

表示范圍 10×10p

對數 10，5，2，1dB/p

線性 基準電平10%/p

基準電平范圍

前置放大器OFF (輸入衰減0～50dB) 對數 -64dBm～+40dBm(0.1dB步進)

線性 141.1&mu;V～22.36V

前置放大器ON (輸入衰減0～30dB) 對數 -82dBm～+10dBm(0.1dB步進)

線性 17.76&mu;V～707.1mV

輸入衰減范圍 0～50dB (5dB步進)

愛德萬R3132頻譜分析儀掃描

掃描時間 20ms～1000s，50&mu;s～1s(OPT.29，零頻寬)

掃描精度 &le;±2%

觸發模式 FREE RUN，VIDEO，EXT，LINE，TV

掃描模式 單次，反復

動態范圍

平均噪聲電平 RBW 1kHz，VBW 10Hz，輸入衰減0dB，頻率10MHz以上

前置放大器OFF -117dBm+2f(GHz)dB

前置放大器ON -132dBm+3f(GHz)dB

1dB增益壓縮 f&ge;200MHz

前置放大器OFF >0dBm(混頻電平)

前置放大器ON >-25dBm(RF輸入)

雜散響應 前置放大器OFF

2次諧波 &le;-70dBc(100MHz&le;f<800MHz，混頻輸入-30dBm) &le;-80dBc(f&le;800MHz，混頻輸入-30dBm)

2信號3階交調 &le;-80dBc(輸入頻率&ge;200MHz，混頻輸入-30dBm，離調>50kHz)

殘留響應 輸入衰減0dB，1MHz&le;f&le;3GHz，50Ω阻抗

前置放大器OFF &le;-100dBm

前置放大器ON &le;-105dBm

愛德萬R3132頻譜分析儀振幅精度

校準信號電平精度 -20dBm±0.3dB

頻率響應 自動校正后

前置放大器OFF &le;±0.5dB(100kHz～3GHz，ATT=10dB) &le;±2dB(9kHz～3GHz)

前置放大器ON &le;±1dB(100kHz～2.7GHz) &le;±2dB(9kHz～3GHz)

IF增益誤差 自動校正后 <±0.5dB

刻度顯示精度 自動校正后

對數 &le;±1.5dB/80dB &le;±1dB/10dB &le;±0.2dB/1dB

線性 ±5%基準電平

輸入衰減切換誤差 &le;±0.3dB(0～50dB，30MHz/10dB)

分辨率切換電平誤差 <±0.5dB(自動校正后)

總電平精度 ±1.5dB(REF=-50～0dBm，ATT=10dB，2dB/p， RBW=300kHz，f>100kHz，自動校正后)

輸入輸出

RF輸入

轉換頭 N型 female

阻抗 50Ω(公稱)

VSWR

前置放大器OFF<1.5:1(100kHz～2GHz) 輸入衰減=10～50dB <2:1(9kHz～3GHz) 輸入衰減=5～50dB

前置放大器ON<2.5:1(9kHz～3GHz)

探針電源 ±12V，4Pin頭

校正輸出信號 BNC，50Ω(公稱) 30MHz，-20dBm

10MHz基準輸入 BNC，500Ω(公稱) -10dBm～+10dBm

外部觸發輸入 BNC

聲音輸出 小型單聲道

GPIB IEEE-488樣式BUS轉換

RS232 D-sub 9針

打印機接頭 D-sub 25針，ESC/P，ESC/P-R，PCL

視頻輸出 VGA(15針)

軟盤 3.5英寸，MS-DOS格式

一般標準

環境條件 0℃～+50℃，濕度85%以下(無霜時)

保存溫度 -20℃～+60℃

AC電源輸入 AC100V，200V自動轉換

100VAC時 100V～120V，50Hz/60Hz

200VAC時 200V～240V，50Hz/60Hz

耗電 200VA以下

重量 14Kg以下(OPT，罩，配件除外)

尺寸 424mm(W)×177mm(H)×300mm(D)(腳，接頭除外)
