主要特點和優點

• 一流的采樣示波器，執行通信信號分析、TDR/TDT/ 串行數 據網絡分析及采集和測量重復的超快速信號

• 采集擴頻時鐘(SSC)信號

• 業內唯一支持最多8 條輸入通道的主機，提高了靈活性 和吞吐量

• 四個顏色等級可變余輝波形數據庫

• 支持100 多種自動測量的測量系統

• 完整的通信測量套件，包括OMA、SSC 曲線及其它類型 的測量

• 自動ITU/ANSI/IEEE 模板測試

• 內置SONET/SDH、FC、以太網和其它標準模板和測量 功能

• 可以從出廠時提供的文件中加載模板更新程序

• 模板余量測試，支持相鄰頻段產品的測試

• 采集模塊采集模塊

• 全面集成多速率光接口模塊

• 高達80+ GHz 的80C10B 光接口模塊

• 高精度“ER Calibrated”測量在部分模塊中提供

• 電接口模塊，帶寬高達70+ GHz，測得上升時間5 ps (10-90%)

• 速率靈活的時鐘恢復模塊

• 時鐘恢復，支持SSC (擴頻時鐘)

• 抖動、噪聲、BER 和串行數據鏈路分析

• 測量并從隨機抖動中隔離確定性數據相關抖動

• 測量垂直噪聲，從隨機噪聲中隔離確定性數據相關噪聲

• 非常準確的BER 和眼圖輪廓估算，支持最新的DDPWS 和TWDP 測量

• FFE/DFE 均衡，發射機均衡

• 支持對>30 dB 的通道進行通道仿真

• 線性濾波器，支持夾具反嵌和線性濾波

• TDR (時域反射計)

• 高達50GHz的TDR帶寬，15 ps的反射上升時間，12 ps 的入射上升時間

• 最低的噪聲，獲得準確的可重復的TDR 測量結果- 在50 GHz 時為600 μVRMS

• 獨立校正采樣器偏移，保證簡便地反嵌夾具和探頭

• 業內唯一能夠支持最多四對真正差分TDR 或電接口通道 的示波器，提高了系統通用性

• S 參數測量

• 高達50 GHz 的差分、單端、混合模式測量功能；及插入 損耗、回波損耗、頻域串?dāng)_測量功能

• 對千兆位信號路徑和互連進行PCI Express、串行ATA、 Infiniband、千兆位以太網制造測試和標準一致性測試， 包括眼圖模板測試

• 直觀、簡便、準確，保證串行數據、千兆位數字設計和 信號完整性

• 使用命令行界面，快速準確地自動進行多端口S 參數測量

• 業內最優秀的標準時基抖動性能，800 fsRMS

• 業內領先的時基抖動性能：在相位參考模式下

• 快速采集速率，高吞吐量

• 真正的差分遠程采樣器，可以放在DUT 附近，實現杰出的 信號保真度

• FrameScanTM 采集模式，支持眼圖平均功能： - 隔離數據相關問題 - 考察低功率信號

• MS Windows XP 操作系統

• 為第三方軟件提供高級連接能力

Applications

• 設計/ 檢驗電信和數據通信元件和系統

• ITU/ANSI/IEEE/SONET/SDH 制造測試或一致性測試

• 高性能真正差分TDR 測量

• 高級抖動、噪聲和BER 分析

• 對串行數據應用進行阻抗檢定和網絡分析，包括S 參數

• 通道和眼圖仿真，建立基于測量數據的SPICE 模型

*1 典型值，使用相位參考模塊，適用一定的條件。如果沒有這個模塊， 抖動

優異的性能，杰出的通用性

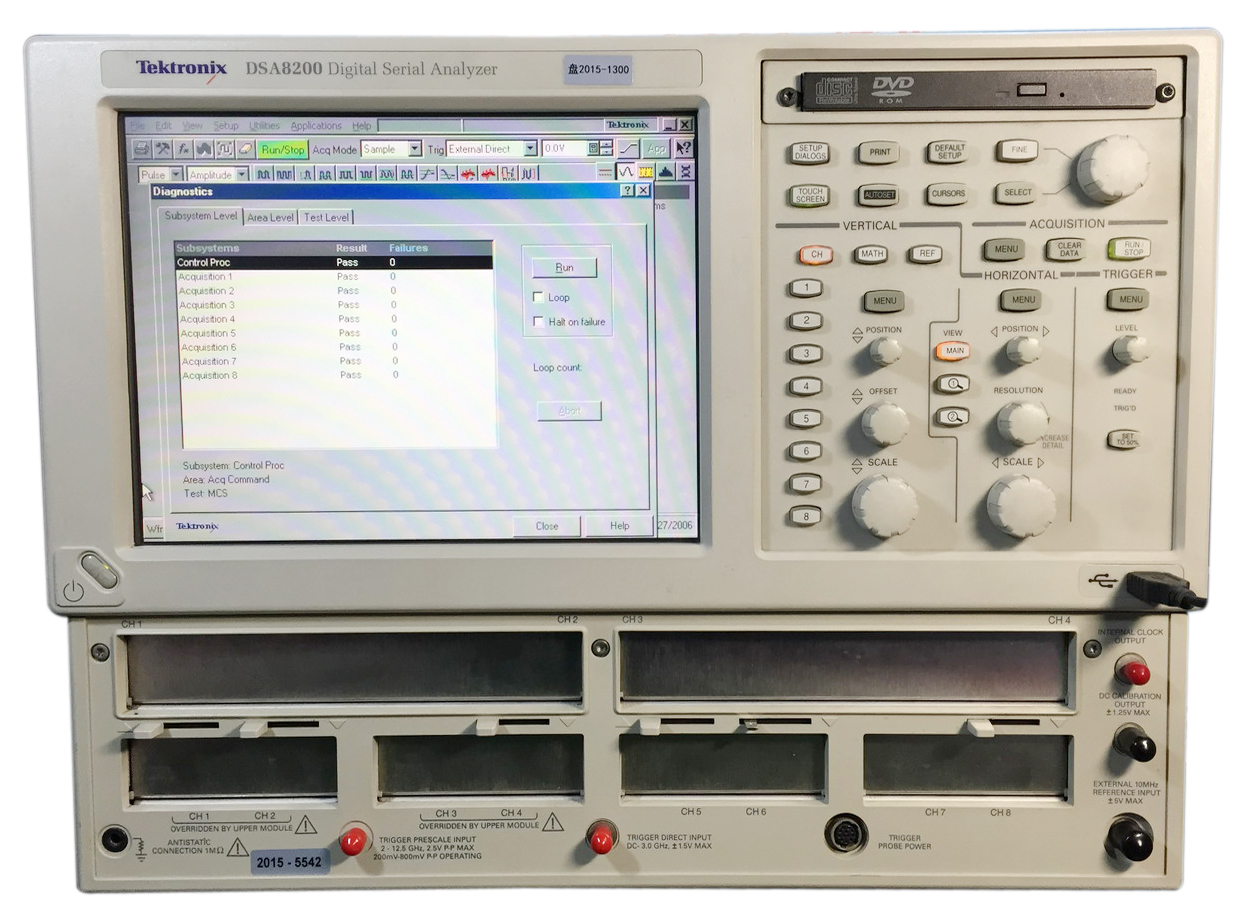

在開發當前高速串行設備時，DSA8200 數字串行分析儀采樣 示波器為通信、計算機和消費電子千兆位發射機和信號路徑檢 定和一致性檢驗提供了用途最廣泛的工具。由于杰出的帶寬、 信號保真度和最強的可擴展模塊化結構，DSA8200 為當前和 新興串行數據技術提供了最高性能的TDR和互連分析能力，最 準確的信號損傷分析能力，及BER 計算能力。

DSA8200 擁有超低本底抖動，提供了無可比擬的測量系統保 真度，保證最準確地采集高速信號。相位參考模塊200 fs 的采 集抖動，為您提供了高級分析能力。

多處理器結構及專用每插槽數字信號處理器(DSP)提供了快速 波形采集速率，降低了可靠的檢定和一致性檢驗所需的測試時 間。

DSA8200采用通用的模塊化結構，支持龐大的、且數量不斷增 長的一系列模塊插件，可以在測量系統中配置各種電接口、光 接口和配套模塊， 最有效地滿足當前和未來應用需求。 DSA8200 有6 個模塊插槽，可以同時支持一個時鐘恢復模塊、 一個高精度相位參考模塊和多個電接口或光接口采集模塊，使 系統性能滿足不斷演變的需求。

這一系列電接口模塊提供了業內領先的信號保真度，包括12 GHz 到70+ GHz 的帶寬性能。在配備遠程采樣器時，兩個真 正差分時域反射計(TDR)模塊提供了高達50 GHz 的帶寬、15 ps的反射上升時間和12 ps的入射上升時間。在配置遠程采樣 器時，低噪聲可變帶寬電接口模塊系列提供了業內最優秀的噪 聲性能，在60 GHz 時實現了450μVRMS 的噪聲，在30 GHz 時 實現了300μVRMS 的噪聲。

DSA8200光接口模塊提供了完整的光接口測試解決方案，擁有 125 Mb/s - 43 Gb/s及更高的杰出的系統保真度。這些模塊涵 蓋了單模光纖和多模光纖廣泛的波長。每個模塊都可以選配大 量的數據速率、可以選擇的濾波器/ 光學參考接收機(ORR)和/ 或完整的帶寬路徑。80C07B、80C08C 和80C11 可以配置大 量的靈活集成的時鐘恢復選項。其通過80A05 或80A07 電接 口時鐘恢復模塊使用的電接口輸出，支持80C12多速率模塊時 鐘恢復。

DSA8200流行的FrameScanTM采集模式可以與DUT、BERT和 其它信號源的碼型一起使用，隔離發射機中的碼型相關效應， 或顯示模板違規前的碼序列。FrameScan 自動進行時基定序， 以便按時序采集數據流的每個位。在與DSA8200 的模板測試 條件采集功能結合使用時，如命中模板后停止采集功能， FrameScan 可以自動識別哪個位發生了碼型相關故障。

此外，支持單端和差分電接口時鐘恢復、TDR 靜電保護及連接 流行的TekConnect 探測系統等功能的專用模塊，為您提供了 一流的探頭性能，實現高阻抗和差分探測。另外還提供用于50 歐姆探測和TDR 探測的低阻抗探頭。

抖動、噪聲、BER 和串行數據鏈路分析

80SJNB 抖動、噪聲、BER 和串行數據鏈路分析軟件包為執行 串行數據鏈路分析及測量抖動和噪聲提供了完善的軟件。它還 內置基于(抖動和噪聲)損傷的異常準確的BER估算功能，其精 度要高于簡單的基于抖動的浴缸估算，同時它提供了BERT 上 沒有提供的分析功能。

該軟件中還以獨一無二的方式提供了一流的FFE/DFE均衡、通 道仿真和夾具反嵌工具。在與DSA8200 的模塊化靈活性、完 善的性能和無可比擬的系統保真度相結合時，這個串行數據鏈 路分析(SDLA)工具箱為驗證和一致性測試下一代高速串行數據 設計提供了理想的解決方案。

如需更詳細的信息，請參閱80SJNB 產品技術資料。

TDR (時域反射計)

DSA8200是業內性能最高的全面集成的時域反射計(TDR)測量 系統。由于其提供了帶寬高達50 GHz 的真正差分TDR 測量功 能及15 ps 的反射上升時間和12 ps 的入射上升時間，您可以 滿足當前最苛刻的串行數據網絡分析(SDNA)要求。

新推出的80E10 和80E08 TDR 模塊全面集成獨立雙通道2 米 遠程采樣器系統，最大限度地降低了夾具影響，保證最優秀的 系統保真度。獨立采樣器偏移校正保證快速簡便地反嵌夾具和 探頭。通過使用來自差分模塊的TDR信號階躍，驅動一對線路， 同時使用第二個差分模塊監測第二對線路，用戶可以檢定差分 串?dāng)_。

TDR 和電接口模塊及全面集成的遠程采樣器。

DSA8200是業內用途最廣泛的TDR測量系統，可以容納最多4 條雙通道真正差分TDR 模塊，快速準確地進行多路阻抗檢定。

P80318 真正差分TDR 探頭和P8018 單端無源手持式TDR 探 頭為檢定電路板阻抗和電信號提供了高性能探測解決方案。 P80318 是一種18 GHz 100 歐姆輸入阻抗差分TDR 手持式探 頭，可以對差分傳輸線進行高保真度阻抗測量?？烧{(diào)節的探頭 尖間隔可以適應各種差分線路間隔和阻抗測量。P8018是一種 20 GHz 單端無源手持式TDR 探頭。P80318 和P8018 都可以 作為獨立式探頭使用，同時它們是為與80A02一起使用、控制 EOS/ESD 保護而設計的。

千兆位信號路徑檢定和分析 - 串行數據網絡分析 (SDNA)

在數字電路的時鐘速度和上升時間提高同時，互連信號完整性 明顯影響著數字系統性能。在時域和頻域中，準確高效地對信 號路徑和互連進行串行數據網絡分析(SDNA)對預測信號損耗、 抖動、串?dāng)_、端接和振鈴、數字誤碼和眼圖劣化至關重要，以 確保系統可靠地運行。

泰克提供多個真正差分TDR模塊，在與IConnect?軟件結合使 用時，可以以高達-70 dB 的動態范圍進行S 參數測量。這種 性能保證了在串行數據分析、數字設計、信號完整性和電接口 一致性測試應用中可以進行準確的可重復的測量。

下表匯總了在結合使用IConnect?和真正差分TDR模塊時提供 的S 參數測量帶寬性能。

由于長記錄長度采集能力，IConnect? 為執行S 參數測量時獲 得所需的頻率范圍和頻率階躍提供了巨大的靈活性。可以采集 最高1,000,000 點數據*2。

在DSA8200 中采用IConnect? 信號完整性TDR 和S 參數軟件 時，您可以獲得高效、簡便易用、經濟的解決方案，根據測量 數據評估多千兆位互連鏈路和設備的性能，包括信號完整性分 析、阻抗、S參數和眼圖測試及隔離問題。IConnect?可以幫助 您在幾分鐘內、而不是在幾天內完成互連分析任務，加快系統 設計時間，降低設計成本。IConnect? 還可以執行許多串行數 據標準要求的阻抗、S 參數和眼圖一致性測試，對千兆位互連 進行全面通道分析、Touchstone (SnP)文件輸出和SPICE 建 模。

*2 只有DSA8200, CSA8200, TDS8200, CSA8000和TDS8000平臺上支持長記 錄長度。

故障分析- 迅速識別問題位置

新推出的80E10提供了杰出的分辨率，可以在封裝、電路板和 芯片故障分析應用中最快、最高效地隔離問題。

使用80E10亞毫米的分辨率和IConnect的真正阻抗廓線，迅速識 別問題的確切位置。

高級通信信號分析

DSA8200 是為超高性能光接口和電接口串行數據應用專門設 計的，為設計檢定和檢驗及數據通信和電信元件、收發機組件 和傳輸系統制造測試提供了理想的工具。DSA8200 執行時間 和幅度直方圖、模板測試和統計測量，生成測量結果，而不只 是原始數據。它提供了為通信訂制的測量項目集，包括抖動、 噪聲、占空比、過沖、下沖、OMA、消光比、Q 系數、平均光 功率和幅度。此外，您可以在SONET/SDH、100 兆位(4x25)， 10 GB、千兆位以太網和其它電接口標準一致性檢驗中執行模 板測試。顏色等級和灰度等級波形數據在信號采集和分析中增 加了第三個維度—樣點密度，提供洞察能力。此外，可變余輝 數據庫功能可以對所有函數進行精確的數據老化，簡化了在被 調節的DUT 上進行眼圖測量。

OpenChoice 軟件實現熟悉的工具，擴展測量系統

DSA8200 提供了開放的Windows 環境，使用首選的商用第三 方軟件包，在儀器上提供了全新的數據分析能力。此外，作為 標準配套軟件，TekVISA?使得儀器上或連接到儀器上的外部 PC工作站網絡上運行的應用軟件(如LabVIEW, LabWindows, Visual Basic, Microsoft Excel, C 等等)能夠控制儀器，而不需 GPIB硬件接口。另外還為LabVIEW和其它程序提供即插即用 的驅動程序。

DSA8200把用戶熟悉的Microsoft Windows XP 操作系統與世 界一流的波形采集技術結合起來。這一平臺提供了各種標準儀 器和通信接口，包括：GPIB、并行打印機端口、RS-232-C、 USB 串行端口和以太網LAN 連接。此外，這一平臺包括一個 DVD-CD/RW combo驅動器和可拆卸硬驅，用來存儲波形、設
置和分析結果。

155 Mb/s to 12+ Gb/s光接口測試

泰克DSA8200 光接口模塊提供了業內最高的集成度，同時相 應地提高了結果的可重復性和可轉移性。一種對測試方法特別 敏感的指標—消光比(ER)，現在也可以經過ER 校準后提供準 確測試，這樣改進設計的能力又上了一個新的臺階。(僅適用于 80C08C 和80C11)。

80C08C 10 GHz 長波長多速率10 Gb/s 光接口模塊

80C08C 是一種長波長(700 - 1650 nm)多速率光接口采樣模 塊，為9.95, 10.31 和11.09 Gb/s 的10GbE 應用及10.51 Gb/
s 的10G 光纖通道應用提供數據通信速率測試功能。80C08C 還使用9.95-11.3 Gb/s 的多種濾波器提供電信速率測試。由 于放大的光電轉換器設計，這一模塊提供了杰出的信噪比性能 和高光信號靈敏度，允許用戶考察低功率電平的光信號。 80C08C 可以選配時鐘恢復選項，在9.8 - 12.6 Gb/s 的連續 范圍內支持任何標準速率或用戶定義的速率。

80C12 高達10 GHz 的長波長多速率1 Gb/s - 10 Gb/s 光接口模塊

80C012是一種長波長(700 - 1650 nm)多速率光接口采樣模塊， 提供1G, 2G和4G電信和數據通信測試功能。這種高度靈活的 模塊可以配置成支持較低的數據速率應用(1 - 4 Gb/s)或各種 10 Gb/s應用。低數據速率應用包括1, 2, 4 和8光纖通道和“x 4”波分復用標準10G Base-X4 和4 路10 Gb/s 光纖通道。支 持的10 Gb/s 應用同時包括數據通信應用和電信應用。

支持的10 Gb/s數據通信應用包括9.95, 10.31和11.09 Gb/s的 10GbE 及8.5 Gb/s、10.51 Gb/s 和11.3 Gb/s 的8G 光纖通道和 10G光纖通道應用。80C12還提供了9.95, 10.66和10.70 Gb/s的 電信速率測試功能。由于放大的光電轉換器設計，這一模塊提 供了杰出的信噪比性能和高光信號靈敏度，允許用戶考察低功 率電平的光信號。80C12 時鐘恢復功能通過80A05 或80A07 時鐘恢復模塊提供(單獨銷售)。

80C11 30 GHz 長波長多速率10 Gb/s 光接口模塊

80C11 帶有高度靈活的多速率濾波器，是為測試10 Gb/s 左 右各種速率的長波長信號(1100 - 1650 nm)優化的。此外，30 GHz (典型值)的高光帶寬及全帶寬路徑的杰出頻響，使其特別 適合通用高性能光元件測試。80C11 可以配置時鐘恢復選項， 支持9.8 - 12.6 Gb/s 的任何標準速率或用戶定義的速率。

80C07B 2.5 GHz 長波長多速率155 Mb/s - 2.5 Gb/s 光 接口模塊

80C07B 是為155 - 2500 Mb/s 的為數據通信/ 電信信號優化 的長波長(700 - 1650 nm)多速率光接口采樣模塊。由于放大 的光電轉換器設計，這一模塊提供了杰出的信噪比性能，允許 用戶考察低功率電平的光信號。80C07B 可以選配工作速率為 155 - 2700 Mb/s 的速率時鐘恢復模塊。

40 Gb/s 和100 Gb/s 光接口測試

80C10B 多數據速率數據通信和電信40 Gb/s 和100 Gb/s

80C10B 模塊提供了集成的可以選擇的參考接收機濾波功能， 可以在1310 nm或1550 nm波長下進行一致性測試，支持39. 813 Gb/s (OC-768/STM-256)、41.25 Gb/s (40GBase-LR) 和43.018 Gb/s [OTU3, (4x10G LAN PHY)]的速率。除濾波速 率外，用戶還可以為80C10B選擇30 GHz、65 GHz和80 GHz 帶寬，以實現優化的噪聲或帶寬性能，準確地檢定信號。 80C10B 可以選配選項F1，其中濾波選項還包括27.739 Gb/s(100GBase-LR4 + FEC和100GBase-ER4 + FEC)及25.781 Gb/s (100GBase-LR4 和100GBase-ER4)。80C10B 還可以 選配捆綁方案，其中包括一條70+ GHz 電接口采樣通道。

80C25GBE 多速率數據通信100 Gb/s

80C25GBE模擬提供了65 GHz全帶寬及集成可選擇參考接收 機濾波功能，可以在1310 nm 或1550 nm 波長下進行一致性 測試，支持27.739G (100GBase-LR4+FEC 和100GBase- ER4+FEC)和25.781G (100GBase-LR4和100GBase-ER4)。
