概述

主要特性與技術指標

頻率范圍

• RF 輸入頻率范圍：10 MHz 至110 GHz (SSA Frequency Selection Guide)

• 分析偏置頻率范圍：1 Hz 至 100 MHz

• 使用超低本底噪聲和交叉關聯方法來測量相位噪聲

• 頻率瞬時捕獲范圍：窄帶高達 80 MHz，寬帶高達 4.8 GHz

噪聲測量功能

• 使用超低本底噪聲和交叉關聯方法來測量相位噪聲

• 無需改變 RF 連接即可測量 AM 噪聲和相位噪聲

• 從 1 Hz 到 100 MHz 的基帶噪聲測量

• 實時模式中掃寬高達 15MHz 的頻譜監測

分析功能

• 可隨時對頻率、相位和功率同時進行瞬時測量

• 利用視頻觸發功能捕獲不可預知的頻率變化

• 使用出色的低噪聲直流電源進行全面的 VCO 表征（頻率/功率/直流電源電流隨 Vc 和 Vs 變化的關系）

• 具有 fs 分辨率的時鐘抖動測量

描述

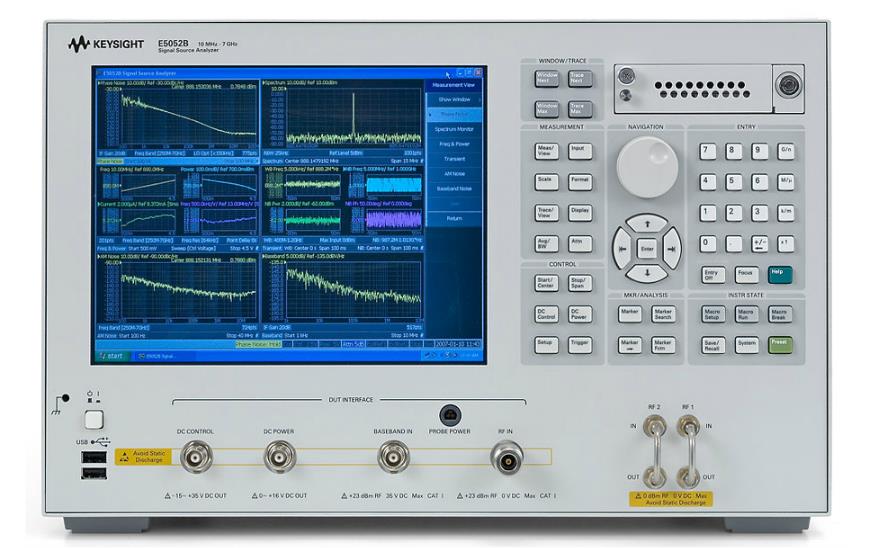

E5052B 10 MHz 至 7 GHz 信號源分析儀具備多種增強型性能特征（部分已在上述的關鍵特性中列入）。而且它可以提供世界上最高的吞吐量、對高頻率信號源的 VCO 或其他類型進行表征的最佳可用性，以及對高速數據通信系統中的時鐘抖動評估。

和 E5053A 配合使用，E5052B 的頻率范圍最高可以達到 26.5 GHz；與 E5053A 外加 Keysight 11970 系列混頻器一起使用，則可高達 110 GHz。

E5052B SSA 應用范圍非常廣泛，包括：射頻/uW/mmW 振蕩器、VCO、系統參考時鐘、LAN 模塊、高速計時模塊、SerDes 芯片和高速數據轉換器（ADC/DAC）。

download: E5052B技術資料
